Faro de radio de 433 MHz UHF modelo perdido (5 / 13 paso)

Paso 5:

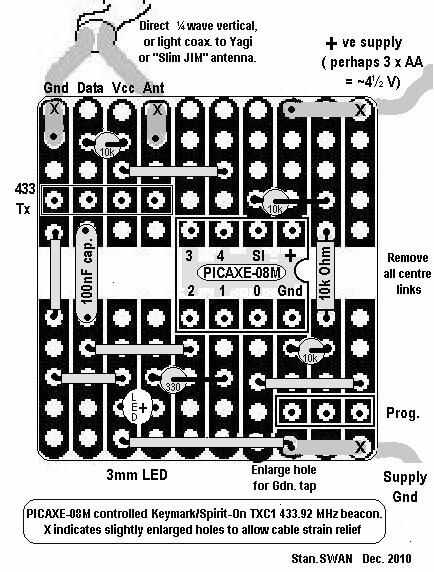

Aquí es la correspondiente Veroboard "sello" diseño-nota que las tiras conductoras mediados de Junta debe romperse o cortocircuito se producirá! La manera clásica de hacerlo es con una broca de girar entre los dedos. Asegúrese de que se eliminan los desechos de cobre. El PICAXE - 08M tiene su I/O canales denominados "pasadores" - pin 4 aquí es la alimentación del módulo TXC1 tensión de alimentación Vcc, mientras que perno 2 ofrece los tonos y pin 1 tiene un "spare" condujo a indicar tal vez Faro acción pre Levante. Este LED podría ser cambiado para que una versión ultrabright pulsada para después lugar obscuro.

Pre programado PICAXE el control de estos canales permite gran versatilidad. El faro podría incluso de hibernación después de la elevación, sólo encender tal vez después de 30 minutos (cuando se puede suponer el modelo perdido).
