Faro delantero repuesto para cb125e (5 / 6 paso)

Paso 5: Conjunto de disipador de calor conectar LED al cuerpo de la linterna

El conjunto de disipador de calor no estuviera pegado en su lugar ya que queremos poder quitar fácilmente si tenemos que reemplazar el LED. Así que para montar el conjunto firmemente al cuerpo de la linterna del LED, tenemos que hacer primero dos L en forma de soportes para sostener el conjunto en su lugar. Estos soportes se atornillarán en el cuello del cuerpo de la linterna.

Procedimiento para la fabricación de soportes y montaje

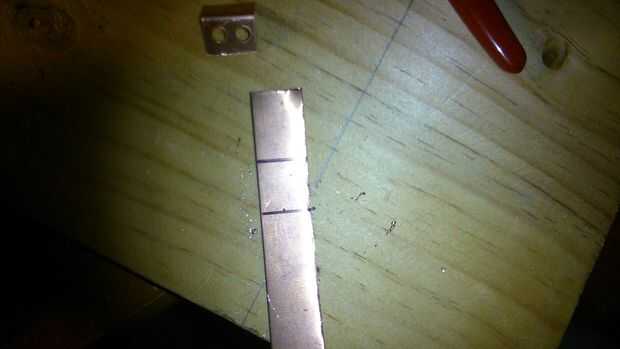

Mida y corte una longitud de cobre 70 mm x 15 mm, cortado con las tijeras y cortar la tira por la mitad.

Medir 20 mm entonces 15 mm en ambas bandas (Foto 1)

Haga dos agujeros en el lateral de 20 mm de la pinza. En primer lugar taladre un orificio guía de 2,5 mm entonces un agujero de 3 mm (Foto 3)

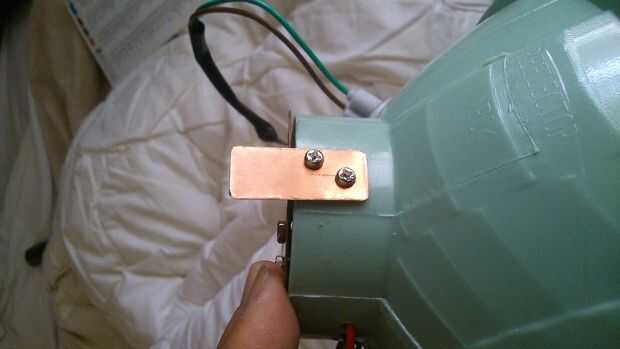

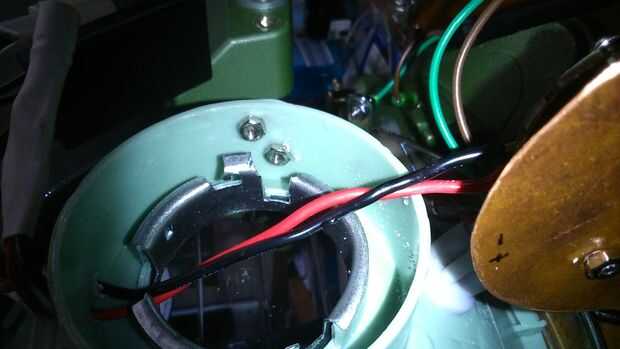

Transferencia de los orificios en el cuello del cuerpo de la linterna y taladrar los agujeros. Cuando los agujeros han sido perforado uso epoxy para pegar las tuercas en el otro lado del cuello (Foto 3).

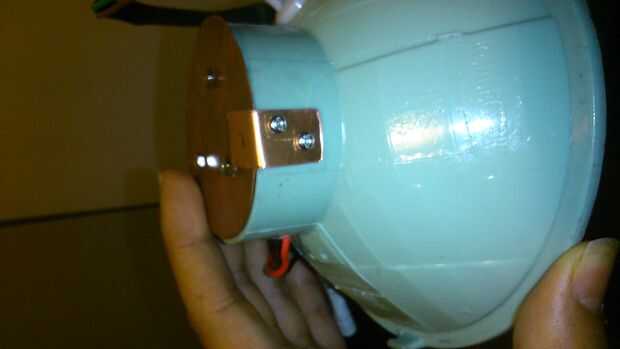

Atornille el soporte en el cuerpo de la linterna.

Una vez montado en el cuerpo de la linterna inclinarse el resto de la tira.

Repita los pasos anteriores para 2 º tira,

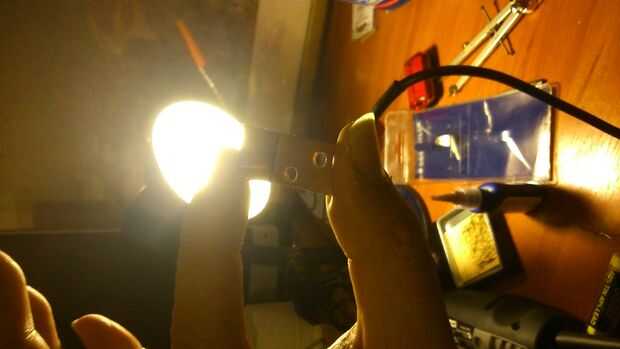

Pegar la lente khatod en el conjunto del LED.

Vuelva a colocar y pegar la lente hacia atrás en el cuerpo de la linterna.
