Faro-red cámara con paneles solares

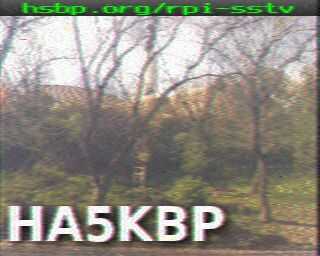

Un faro es tal un transmisor de radio que transmite las señales en los intervalos regulares para realizar diversas mediciones de radio. La transmisison lleva generalmente el código morse, pero como verás en este instructable, puede incluir una imagen en directo tomada por una cámara pequeña. Puesto que el dispositivo transmite usando una radio simple, no por cable o se necesita cobertura celular, por lo tanto puede ser un aparato real off-the-grid. Para que sea menos dependiente de infraestructura centralizada, vamos a utilizar paneles solares conseguimos de Gadgets de perro marrón para alimentar al sol, tomar fotos no tendría sentido en la oscuridad de todas formas. Por supuesto si no tienes un panel de esto, usted puede saltarla y uso una batería, pero luego tendrás que recargar periódicamente.

Lo basamos nuestra solución en un Raspberry Pi, cualquier versión y modelo a trabajar, así que si no tienes uno ya, está bien para comprar uno más barato. Si lo desea o ya tienes otras tarjetas, puede adaptar los pasos, sólo asegúrese de que tiene salida de audio y un puerto GPIO.

También necesitarás una radio y una caja transparente (más sobre ellos más adelante) y los siguientes componentes eléctricos:

  • cables eléctricos

  • resistencia de 1 k

  • un transistor NPN (BC337 o 2N2222)

  • un pequeño relé (5 voltios)

  • conectores del cabezal para la frambuesa Pi (2,54 mm / 100 espaciamiento de mil,
    Estos se pueden salvar de cables IDE de PC viejos)

Si usted quisiera construir el cable de USB Y (opcional), necesitarás dos USB a micro USB cables y opcionalmente un condensador grande (al menos 5 voltios).

Para el montaje de las piezas, usted necesitará hacer para soldar, así que asegúrese de que tener todo para como un soldador y algo de habilidad.

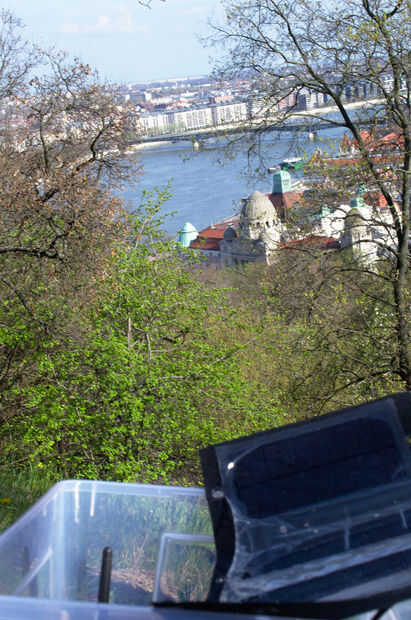

En los siguientes pasos, cubriremos cómo transmitir imágenes por radio puede trabajar, cómo te conectas el Pi a la radio, la configuración del software en la Pi y finalmente ponerlo en una caja a prueba de agua limpia junto con los paneles solares.
