Paso 2: Conexión de la frambuesa Pi con un radio
Por supuesto, para la transmisión de las ondas de radio, tendrá un radio. La opción más simple y más barata es obtener un transmisor-receptor handheld Baofeng, tenemos el modelo UV-5R, vende por muchos proveedores en varios sitios. Por supuesto, cualquier radio puede utilizarse como tiene control electrónico de PTT y entrada de micrófono, pero las conexiones a continuación se describen para este modelo.
Importante: consultar normativa antes de transmitir. Puede utilizar un dispositivo PMR en la mayoría de las jurisdicciones sin una licencia, pero lo mejor es conseguir una licencia de radio de jamón (amateur) o ponerse en contacto con un club de jamón local. Radios son baratos, pero multas pueden ser altas si usted transmita con el poder mal o en la banda equivocada.

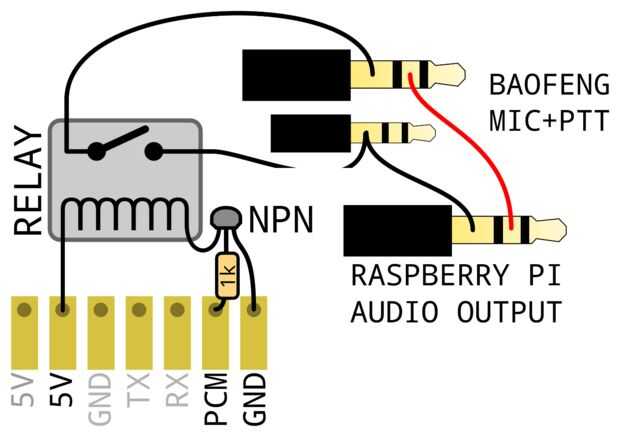

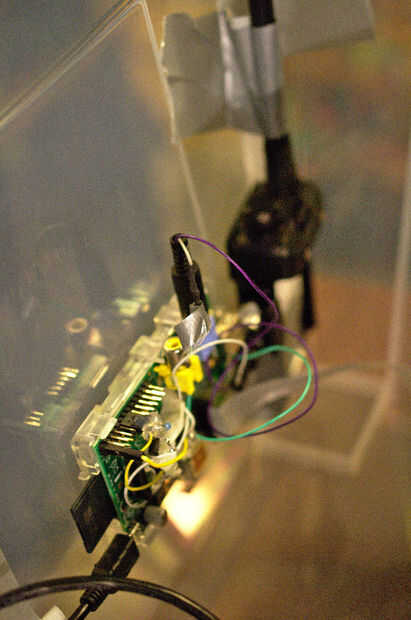

Dos conexiones son necesarias entre el Raspberry Pi y el radio.
En primer lugar, debe pasar el audio de la salida de la Pi (zócalo de luz azul 3.5mm/Jack TRS) a la entrada de micrófono de la radio (mayor de 3,5 mm Jack TRS/toma). Esto requiere dos cables y dos conectores Jack.
En segundo lugar, la funcionalidad PTT (presionar para hablar) debe ser controlable por el Pi para cambiar la radio entre tránsito y recepción. Esto puede ser fijada en la radio cortocircuitando los terrenos de la mencionadas 3,5 mm y las otras tomas TRS de 2,5 mm, por lo tanto requiere un conector adicional, más pequeño.
En el caso de la mayoría de radios, tal conexión requiere sólo un transistor y una resistencia, pero que no era estable en caso de Baofeng unos. Usando un relé pequeño solucionó este problema, y sólo se trata de un elemento más. El transistor se controla mediante su base conectada a uno de los pines GPIO (General propósito entrada/salida). Estos pernos están presentes en todas las versiones de frambuesa Pi (y más ordenadores integrados) y en nuestro caso, instalaremos como una salida, lo que significa que partiendo de un valor 1 o 0 en los resultados de software la clavija de conexión a la fuente de alimentación (3.3 voltios en la Pi) o a tierra, respectivamente.
Con estas conectado, se debe realizar la siguiente secuencia para transmitir una imagen:
- Capturar imagen con cámara
- Convertir cámara a las ondas de sonido utilizando modulación de SSTV
- Activar el PTT con relé sobre GPIO
- Reproducir el sonido
- Desactivar PTT
Vamos a crear la configuración del software para en el paso siguiente.
