Faros de moto LED modificación (4 / 7 paso)

Paso 4: Realizar los arneses de cableado

Para ejecutar los LEDs sin resistencias tenemos que conectar en serie, en grupos de 4.

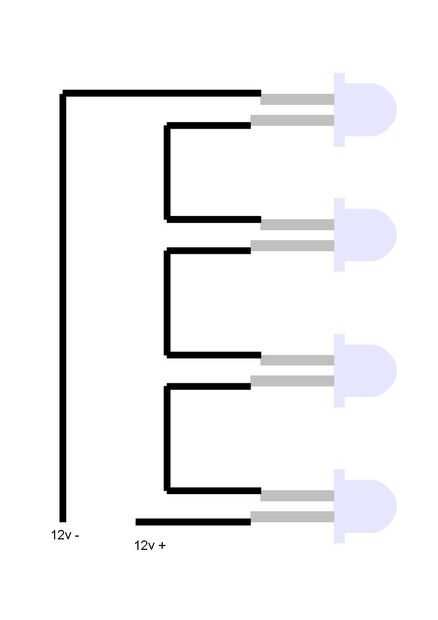

Corta pequeños tramos de alambre del tamaño adecuado para conectar el LED en serie (ver esquema)
6mm de los extremos de la tira y para derretir la soldadura en ellos (esto se llama "estañado")
Los extremos de aswell de los LED de la lata, les ayuda a enlazar más rápidamente cuando usted soldar todo entre sí.
Corte longitudes cortas de calor tubo termoencogible para encajar sobre las conexiones.

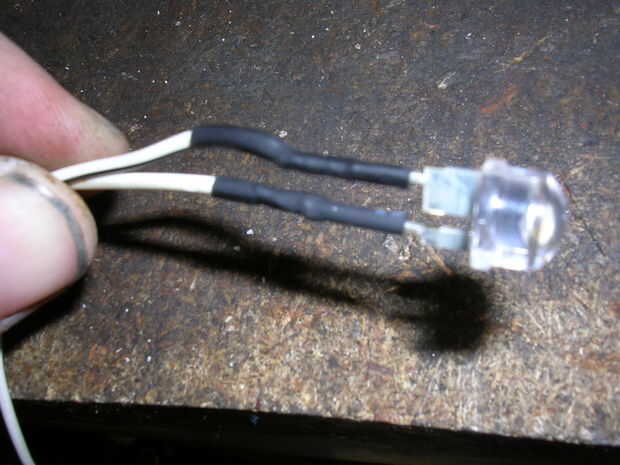

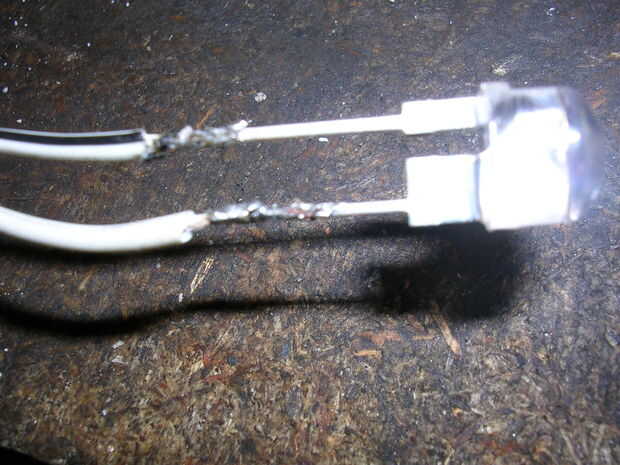

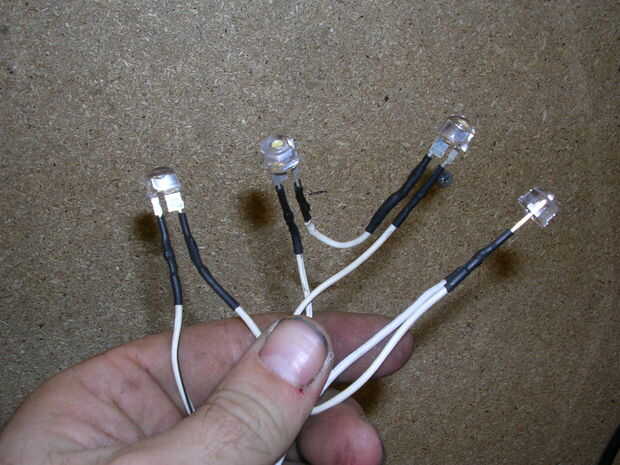

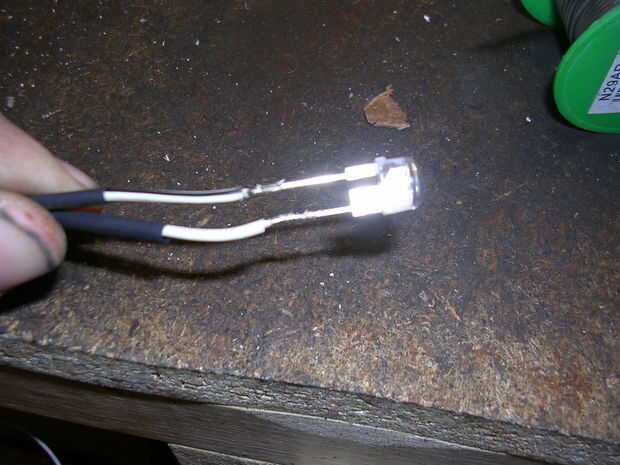

Soldar los cables al LED como sea necesario, recordar poner el calor retráctil mangas en el cable primero, así que usted puede deslícelo sobre la conexión cuando la soldadura se haya enfriado.

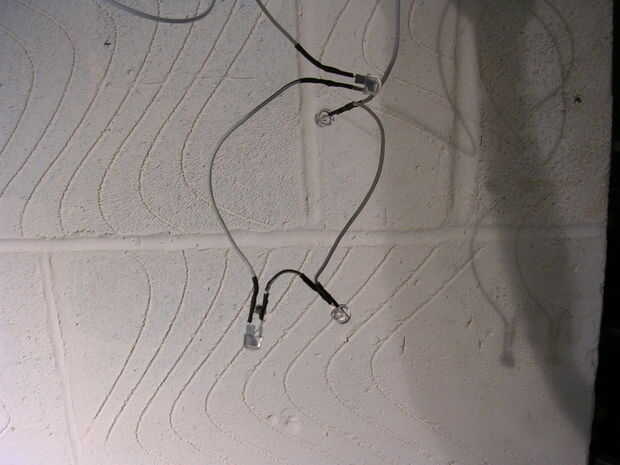

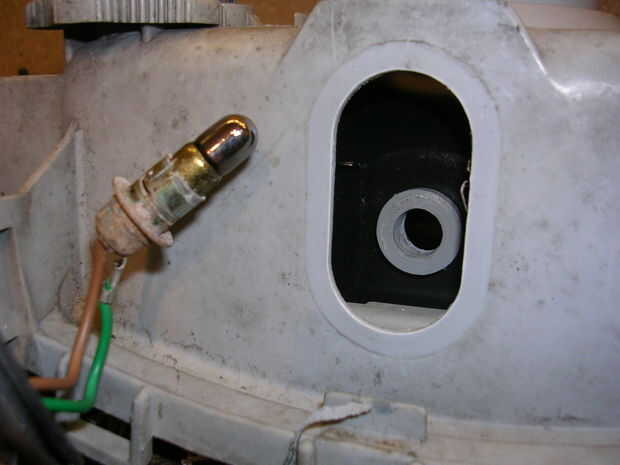

Deje suficiente cable para conectar los grupos el poco "lado" foco en la unidad, se trata de donde obtenemos nuestro poder!!!!
