Faroun Lenz v2 turbina de viento de eje Vertical (2 / 6 paso)

Paso 2: El ala

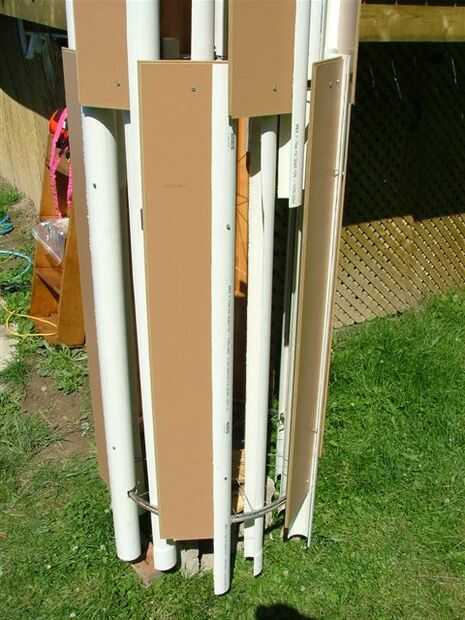

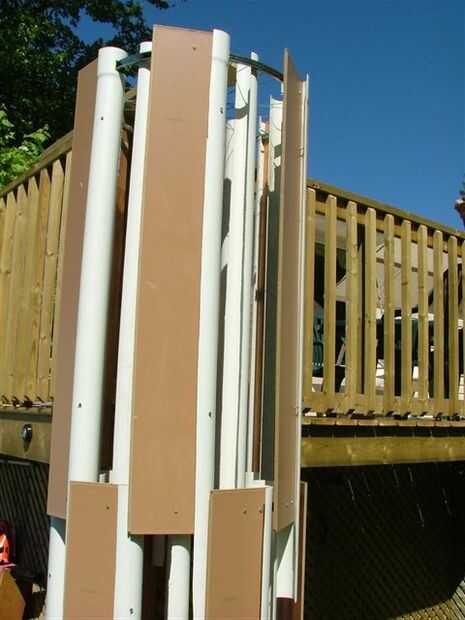

el ala está conformado de 2 partes, la superficie del ala y el borde de ataque del ala.

la superficie que utiliza

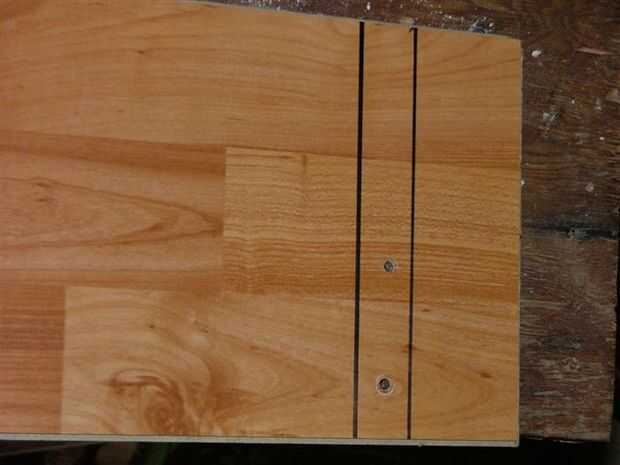

piso lamminate' 4,4" largo. 25" de espesor, 8.25" amplia y es 4,5 libras

la vanguardia es tubería de PVC
3" PVC cortado en 2 y 5' de largo 2,1 libras

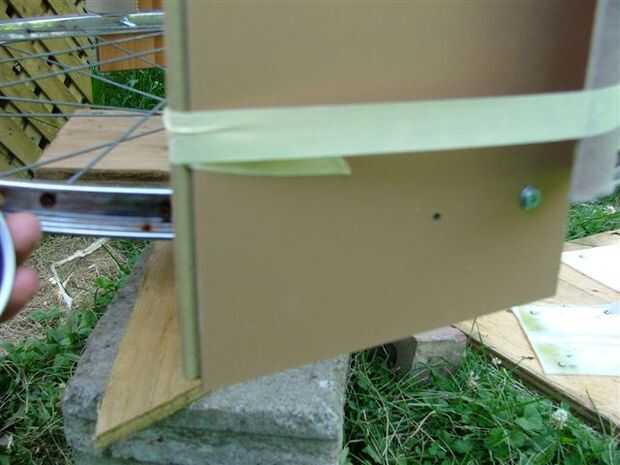

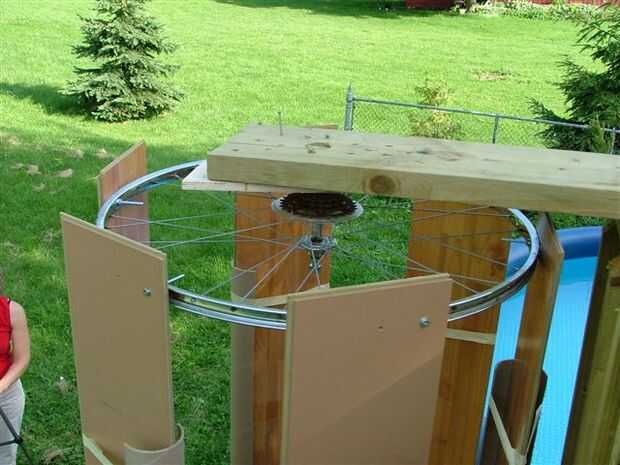

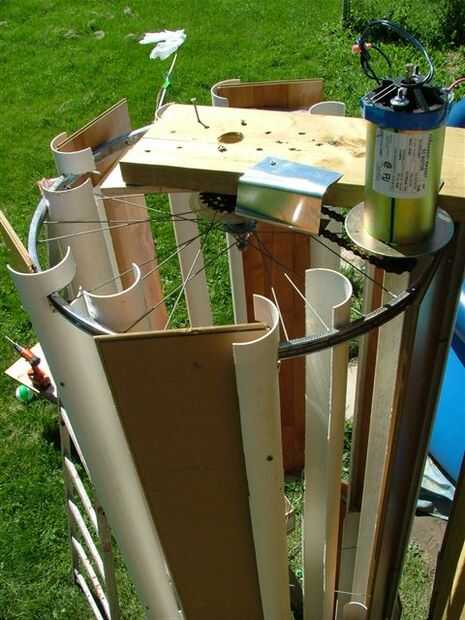

Empecé atornillando primero el lamminat a la rueda.

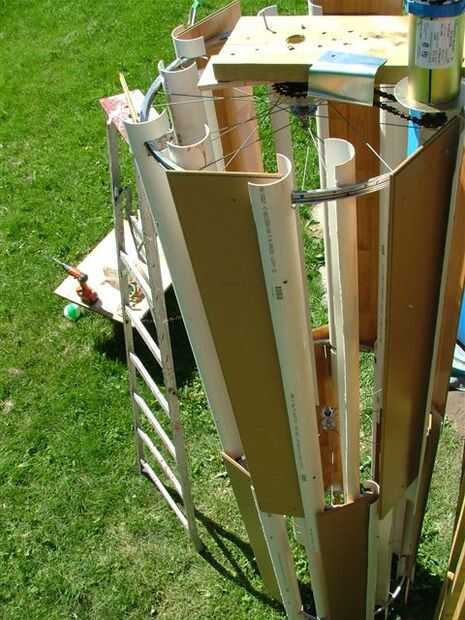

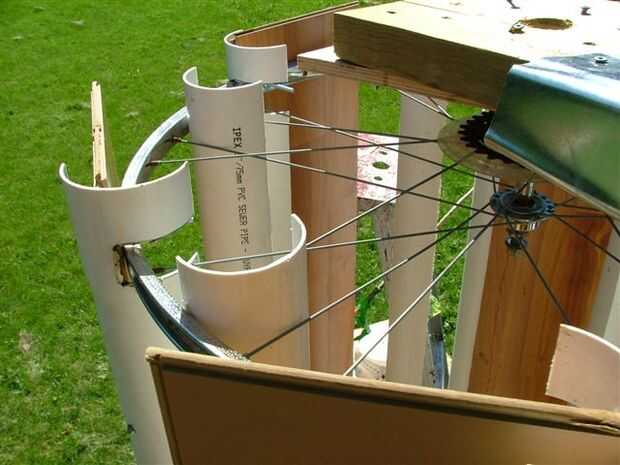

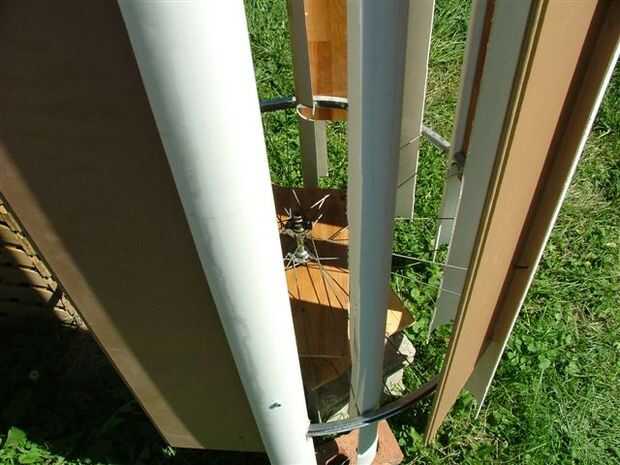

Cuando se hizo la Unión roscada, luego coloqué el pvc como el borde de ataque, muescas pvc para caber a través de la llanta.

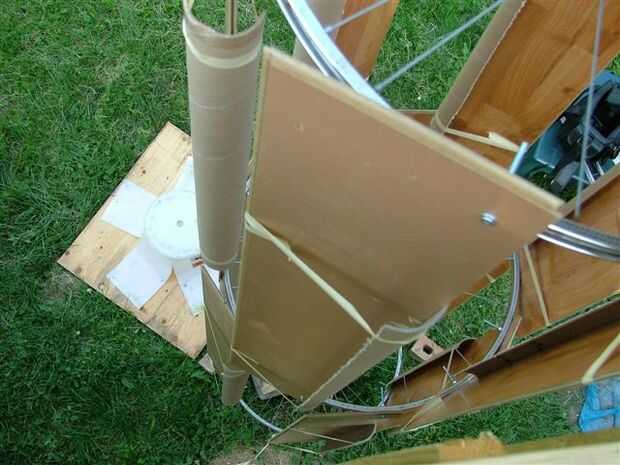

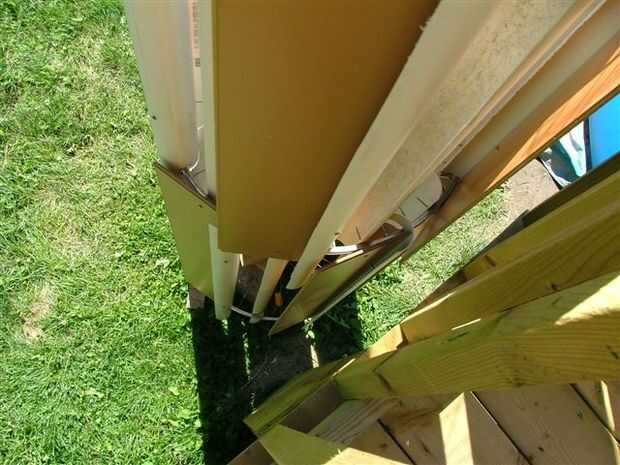

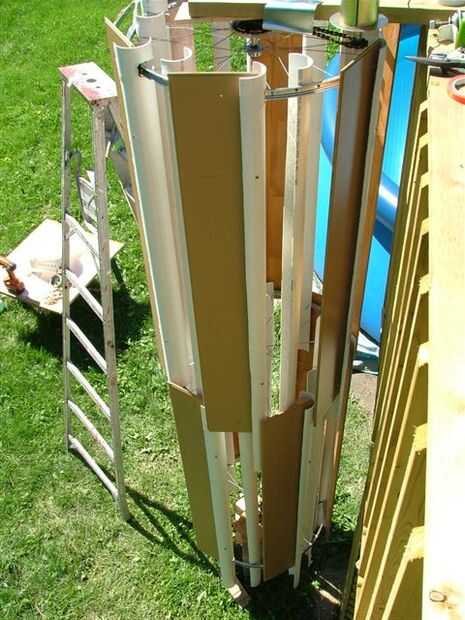

en este punto he jodido el PVC en su lugar utilizando unos tornillos, para más pruebas. trato de diseño diferente pero el mejor hasta ahora es el borde de ataque de 2/3 en el interior y 1/3 en el exterior de la Junta de lamminate.

saludos
faroun
