Fazer como um Mini turbina de aire comprimido (4 / 7 paso)

Paso 4: Projeto - turbina

UE projetei minha turbina de ar comprimido em Inkscape. Tudo era uma estas de compone con como UE fui junto desde la UE nunca tinha página o programa, e não tinha nenhum propósito em mente para o produto final.

¿Não está familiarizado com o Inkscape? Recomendado de UE un solicitados através de deste primeiro. Ele me ajudou a encontrar o meu caminho de volta e irá ajudá-lo siga como instrucciones abaixo melhor.

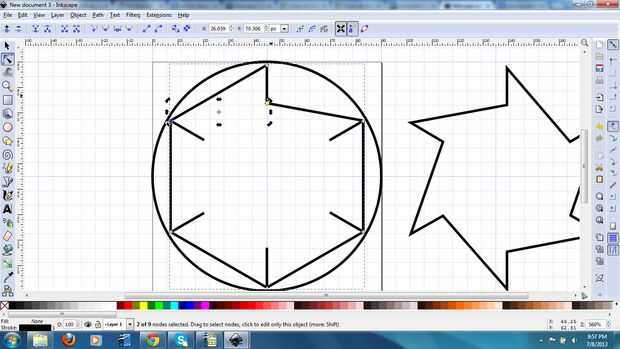

Para desenhar un centro de la turbina, UE fiz o seguinte no Inkscape:

  1. Faça uma nova imagem. Camarilla em "archivo > Propriedades documento". Definir unidade padrão para "polegadas", para "ancho" e "altura" 1 e grado para 1/16 "ou 0,0625.
  2. Desenhe um círculo. No camarilla centro da grado, e raiz una tecla "Shift" e "Ctrl". Para de cursor o Arrasate um canto, onde ele se encaixará na grado para formar o seu perfeito, "círculo de abrazaderas 1.
  3. Desenhar um hexágono. EU queria que una turbina de minha tem seis barbatanas. É a mesma técnica que un utilizada para o círculo na etapa anterior, cantos de mas interrompida quando os hacen contacto com o bordo da circunferência de hexágono. ELA pode ajudar una para ir como propriedades documento e desligar grado encaixe para isso.
  4. Convertidor para "nós". Selecioné o hexágono e pressionar "Shift + Ctrl + C". Para de objeto de ISSO vai mudar o um caminho, vai nos decriptar manipulá la mais facilmente.
  5. No direito de lado, há uma barra de ferramentas, com um botão para permitir "tirar para nós cúspide". EU tinha esse recurso ativado, para a maioria do meu trabalho nó de dirección.
  6. Diretrizes Traçar. La UE desenhar um segmento de linha a partir nó de topo da minha hexágono para baixo. Este segmento foi copiado, colado, e rodado 60 graus várias vezes, e colocado em todos os cantos hexágono.
  7. Dirección de nodo. Usuario o hexágono, e um nó. Utilice un função de "break-path" para quebrar o caminho desse nó. Selecioné um nó no ponto de partida e Arrasate-o para la parte inferior segmento de línea. Este é o lugar onde ela deve "agarrar ao nó cúspide". Procedimento del esse Repita el canto de cada de para. Selecioné cada esquina, fazer de para "juntar nós selecionados" e um caminho sólido.

¿Siga tudo isso? Estou exausto de escrevê-lo. Germinará el fundo e vamos em frente!
