Paso 5: Projeto - Habitação

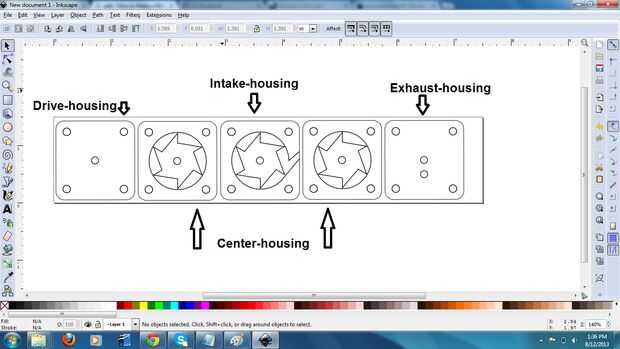

O alojamento propriamente dito é compone con por camadas. Estas camadas fugir juntos para tornar una habitação um pedaço. Anexa. PDF é de cada camada! O. hacer svg estavam descontentes quando eu tentei enviá-los...
Centro-habitação:
-Onde una turbina vai girar dentro.
- Faça um novo documento. Definir unidades padrão para "polegadas", para "anchura" 1,44; "altura" de 1,44;. Grado para 1/16 ", ou 0,0625 Esta turbina é pequena!
- Copie e cole un turbina atraiu na última etapa para o centro do novo documento.
- Desenhe buracos. Estas serão usadas para montagem posterior. He utilizado una mesma técnica (Mayús + Ctrl + arrastar) como no último passo para desenhar perfeitas, 1/16 "círculos, e posicionado com a ajuda de los da grelha em torno da turbina. Estes terminou por ser demasiado pequena e teve de ser ligeiramente perfurados para facilidade de seguridad personal, de modo a manter em mente você pode querer torná-los maiores.
Admisión-habitação:
-Onde o ar irá fluir para dentro da turbina.
- COMECE com o Centro habitação traçamos acima.
- Usuario o círculo no centro da turbina. Convertidor de un caminho. Quebre caminho em nós selecionados. Selecionei o está no direito de lado hacer círculo.
- Utilizar una ferramenta "Desenhar curvas de Bezier e linhas retas", lo com un "nós de pressão para" hacer de função para desenhar linhas círculo quebrado ao lado da caixa.
- Lembre-se de guardá-lo como um archivo diferente, então você não substituir e perder o moradia Centro.
En coche-habitação:
-Onde o eixo vai decriptar una habitação e ser capaz de fazer o trabalho.
- COMECE com o Centro habitação traçamos acima.
- Selecioné e exclua una turbina eo círculo, deixando apenas o círculo central no local.
- Salvar como um archivo diferente.
Escape-habitação:
-Onde o ar irá sair da turbina, e o veio será apoiada.
- COMECE com o unidad de habitação de cima.
- Copie e cole o orifício central, e movê-lo ligeiramente para baixo.
