Paso 9: Puttng juntos el "tablero ligero"
Esto no es tan complicado como puede parecer, pero para aquellos de ustedes que sólo jugaría con diez LED en un protoboard adelante y saltar al siguiente paso (cableado).
Para los que aún me sobre este paso aquí es cómo pongo el Consejo juntos.
Construcción de tablero ligero:

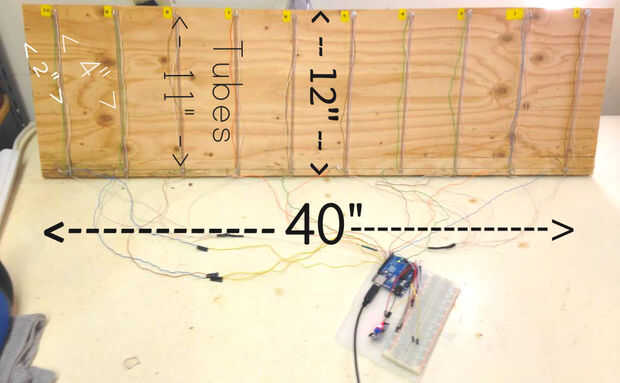

1. cortar el tablero a 40" L x 12" W
2. marca Junta para tubos de LED (Nota: la marca superior e inferior de tablero por lo que se puede dibujar una línea recta)
2a. 1ª línea es dos 2 pulgadas desde el extremo de la tabla (su primer tubo será aquí)
2B. el resto de las líneas empiezan cuatro 4 pulgadas aparte de la primera línea por encima
3. Añadir tubería plástica a la Junta utilizando las líneas arriba para la colocación (centro el tubo a bordo tan hay alrededor de un 1/2 pulgada del tablero arriba y abajo el tubo - componentes)
Nota: tubería plástica le gusta curva - recta mi colocación en el tablero que encuentra algún material de la barra (percha metal) que corría por el tubo. Mantiene recta por lo que podía trabajar con él.

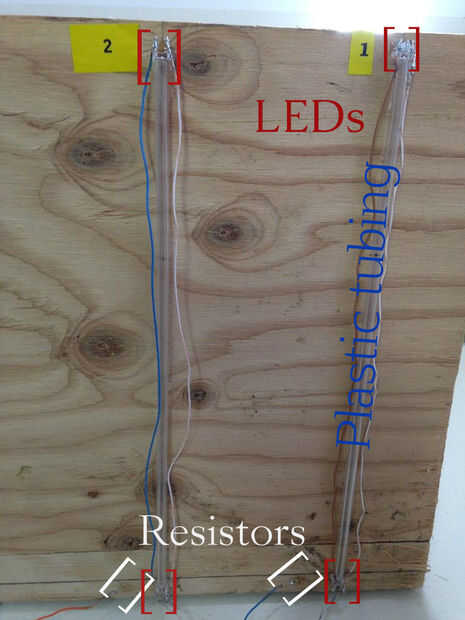

4. Añadir LEDs - LEDs por el tubo, uno en cada extremo (o sólo tiene que utilizar 10, uno en el extremo inferior de cada tubo - puede añadir otros más adelante si quieres)
5. Añadir resistencias - uno por cada tubo, ambos LEDs en cada tubo usan la misma resistencia

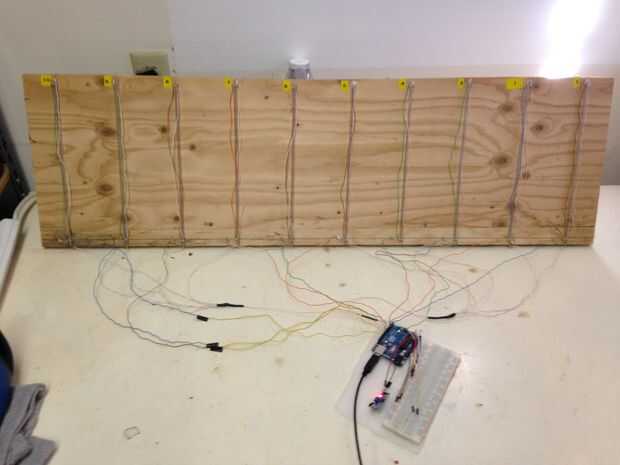

6. número de los tubos (ver foto 1 arriba) es averiguar que los que mucho más fácil cuando está lejos.
