Paso 2: Soldadura alguna mierda
Tienes todos los agujeros de perforado, ahora montar todas sus piezas en la caja. Poner todos los componentes bien en la caja y atornille las tuercas. Bien es bueno y llaves ayuda pero demasiado maldita Prieta tiende a romper la mierda. (verás)

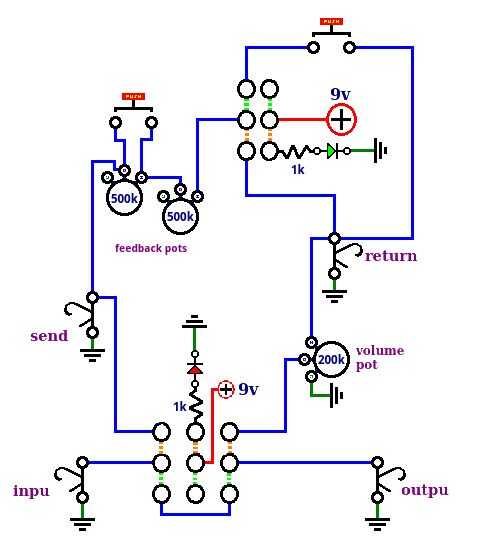

¿Tienes todas tus cosas en la caja? ¿Todo encaja bien? ¿Sin terminales de contacto con otros componentes, o laterales de la caja? Bueno, ahora de la soldadura mierda juntos. Prestar especial atención al diagrama del circuito.
Oh, también, este diagrama se arregla como si su nuevo FBL desde abajo (como se suelda la tripas)
Fin de mantener en mente cuando se suelda interruptores, trabajan lo opuesto de lo que se ve desde la parte inferior. Si quieres "cambiar por" para estar "en" entonces "por terminales" es donde usted la soldadura para. Por ejemplo, si la derivación cambia como se muestra que aquí fue un palanca, "cambiar por" evitarse. Pero supongo que usar un interruptor de pedal para. El interruptor de dpdt "modo", como se muestra aquí, sería en posición sólo momentánea cuando la palanca está hacia abajo. También, cuando levante este pedal derecha, la toma de entrada estará en el lado izquierdo (como normalmente).
Nota: el resistor del LED puede variar un poco, dependiendo de qué tamaño del LED está utilizando. Si tus LEDs son demasiado brillante o demasiado oscura, probar con un resistor de valor diferente. Un buen experimento con es 300 ohmios a 3k. Tenga en cuenta que probablemente no desea que las luces de indicador te ciegan.
