Paso 2: Características electrónicas

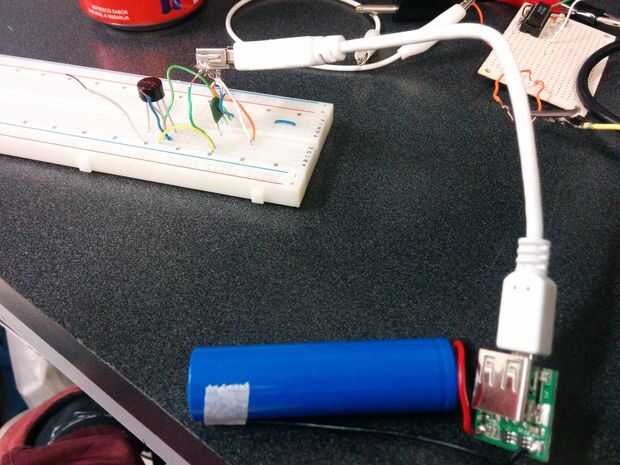

Este proyecto consiste en un circuito electrónico real simple para cargar nuestra batería recargable (y con él, nuestro teléfono)

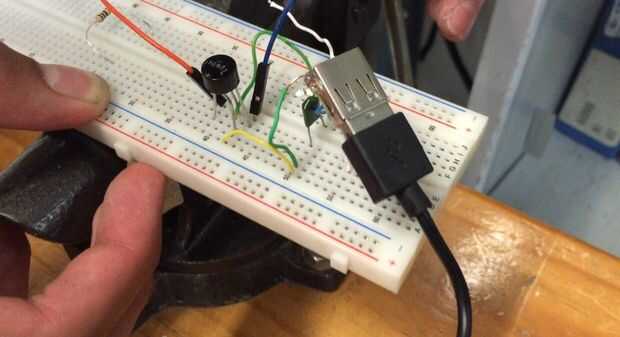

Mediante la producción de energía mecánica, el motor de la C.C. ofrece un voltaje de salida y por lo tanto, una corriente de salida. Sabemos que debido a la prueba y algunas investigaciones con un 5 V potencial y 100 mA una batería recargable se puede cargar. El circuito electrónico actúa como un acondicionador de señal y filtro.
Materiales:
-4 diodos de rectificador (o un puente de diodos integrado)
-1 batería recargable de 3,7 volts
-1 condensador de cerámica
-1 diodo de zener de 5,1 voltios (opcional)
-puentes
-dos conectores hembra USB tipo A
-un cable USB a micro USB

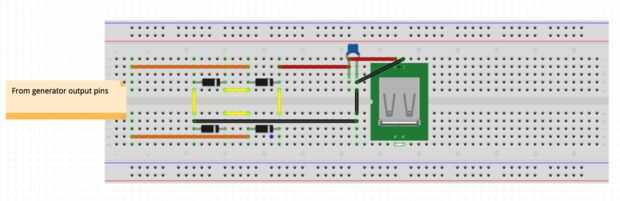

El rectificador de diodos elimina cualquier posibilidad de tener voltajes negativos y dañar la batería. Los picos de voltaje de dinamización de condensador y el Diodo zener regula el voltaje de salida para que la batería no recibe valores de tensión más grandes que 5 voltios.
