Paso 4: Indicador de nivel de batería (extra)

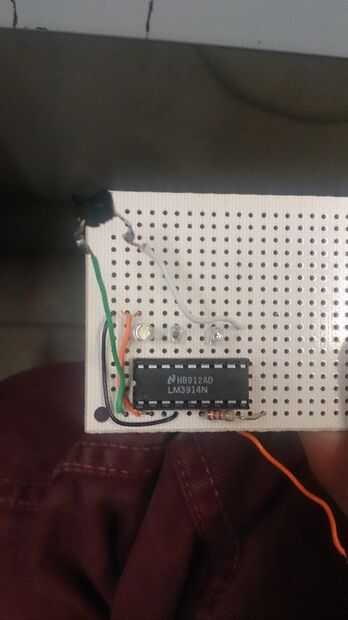

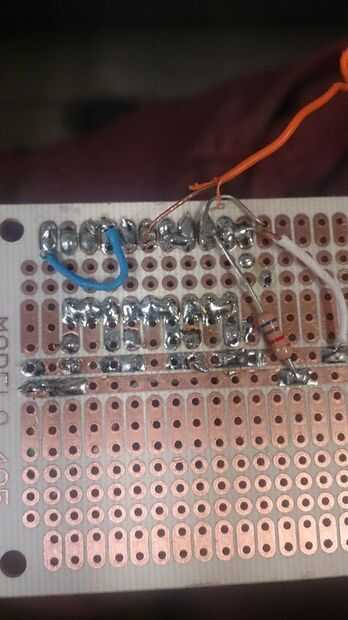

Para esta parte de la pantalla de punto de LM3914 circuito integrado se agrega. Este circuito tiene una fuente de voltaje y una tensión de referencia, que en este caso, va a ser el voltaje de la batería. La batería utilizada para el proyecto alcanza un voltaje máximo de 3,7 voltios.
La selección de resistencias causa el circuito encender un led encendido cuando el voltaje de referencia es entre 0,7 voltios y 1,6 voltios, dos leds cuando 1.7-2.6 y tres para 2.7-3.7 voltios.
Finalmente, el sistema está conectado a un pulsador en el pin del IC #3, que actúa como un interruptor normalmente abierto, cuando se presiona el botón, el sistema activa el correspondiente número de leds. También es importante mencionar que pin #9 está conectado a VCC el circuito a 'modo de bar', es decir, encender todas las salidas que corresponden al nivel del treshold o inferior. En el otro modo (punto) solamente la "salida más significativa' recibe una lógica '1'.
Esta parte puede ser incluida como un bono simplemente para conocer el estado de tu batería recargable sin desde un multímetro.

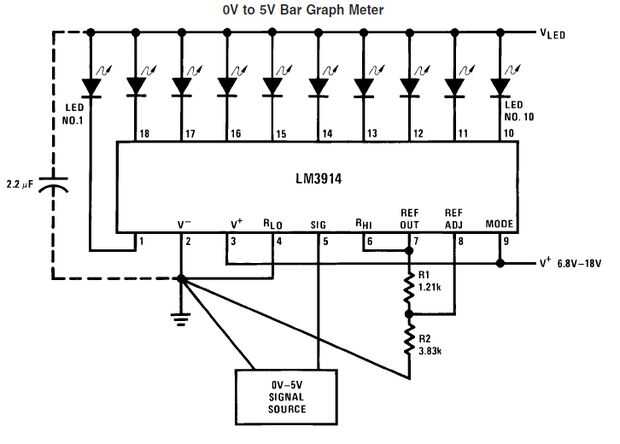

Imagen esquema de hoja de datos del LM3914
