Fencomat - entrenador de esgrima basados en Arduino (4 / 9 paso)

Paso 4: Área de golpe

Las ocho zonas afectadas tienen tres funciones

  1. para actuar como un interruptor
  2. para proteger el LED
  3. para montar el cojín

Asamblea de la zona de golpe

  1. Las placas de tierra cortan vidrio acrílico forma. 5 por 6 cm.

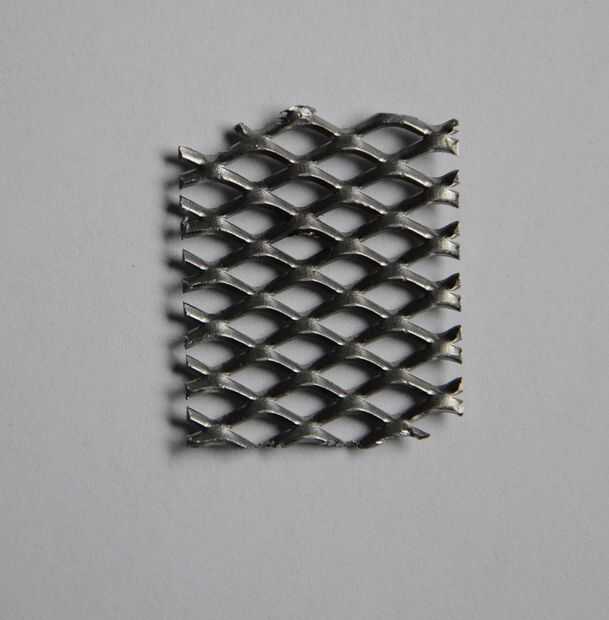

  2. Las correspondientes rejillas de alambre miden 4 por 5 cm.

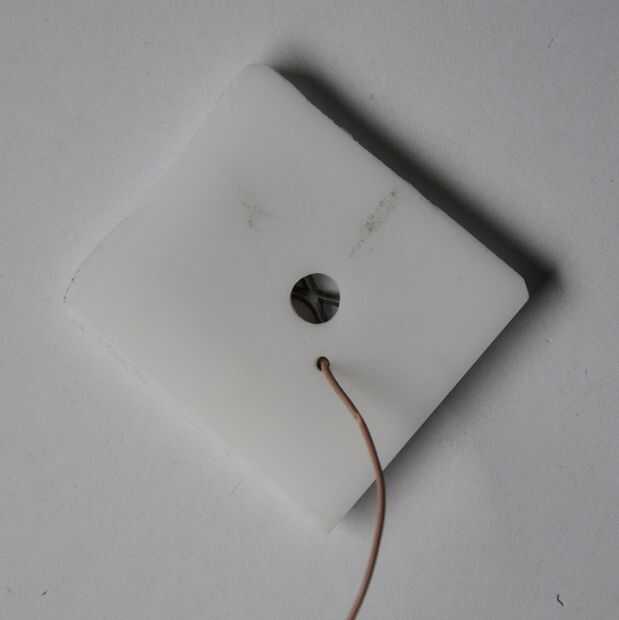

  3. agujero de 7 mm en el centro para encajar el LED.
  4. Un alambre se suelda en el centro del marco de alambre y alimentado a través del agujero.

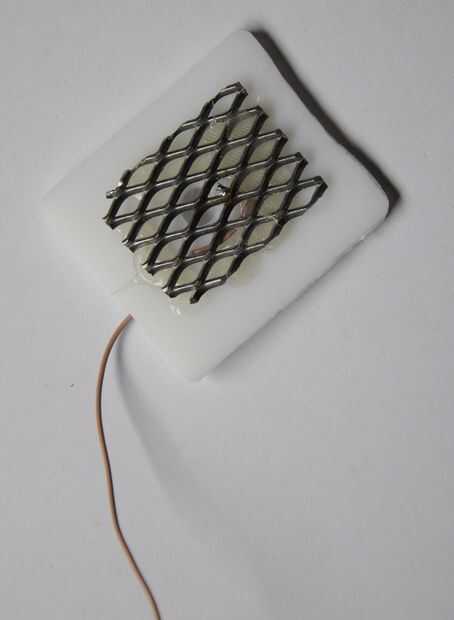

  5. Pegamento caliente mantiene la rejilla de alambre en su lugar sobre el vidrio de acrílico.
  6. Los cables son soldadura a cada lado del LED excepto la última que se muestra en la imagen.
  7. marca la dirección LED en la parte posterior para facilitar más adelante la Asamblea.
  8. Pegamento caliente tiene el LED en la parte posterior del vidrio acrílico.

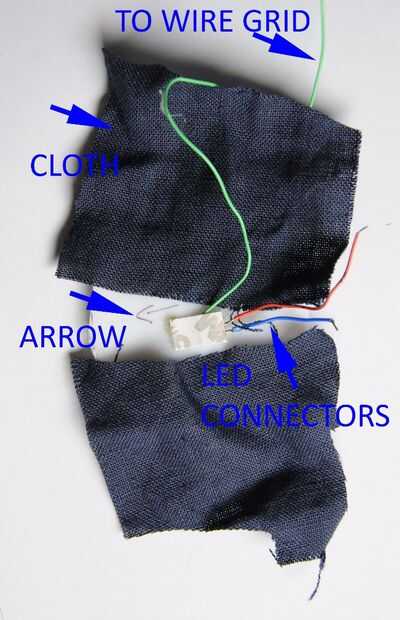

  9. más pegamento pega algo de tela a cada lado de la parte posterior del vidrio acrílico.
