Paso 4: paso 4: conectar el interruptor deslizante 3 o 5.
Si tienes un interruptor de estilo americano, sus zapatas aparecerá como sigue:
c m n b
b m c n
Si tienes una importación, se mostrará como sigue:
b m n m n c c b
Si tienes el americano, tome el cable y soldar un extremo para conexión de SV, luego cortar a la longitud, el otro extremo de la tira y soldadura hasta el final del switch a un lado, luego cortar y soldar otro cable desde el mismo terminal en el extremo opuesto en el lado opuesto, como se muestra en el esquema adjuntado.
Suelde un segundo cable al ST1, conectar el otro extremo a uno de los 3 terminales restantes a un lado, más cercano al final conectado a SV en el circuito,
Suelde un tercer cable al ST2 y conecte el extremo libre a la siguiente terminal después de ST1 en el mismo lado, puede salvar la tercera terminal a la última en que lado, o te puede dejar como está, de cualquier manera no afectará el rendimiento o el sonido.
tomar el alambre y la soldadura uno a BS a MS y a NS. luego conecte los cables en el lado opuesto del interruptor, no los que ya han soldado, así que eso de un extremo a otro se conecta al puente, medio y luego cuello, como se muestra en el esquema adjunto. puente o cuello en primer lugar, no importa, pero para strat sonido media debe ser la media terminal, (sin embargo, si usted decide experimentar con combinaciones de sonido personalizados, usted puede soldarlos en cualquier orden suena atractivo para usted)
Si tienes una importación, luego soldar las c asas entre sí y que conecte a conexión de SV y conectar Bs a b, Ms m y Ns a n en un extremo del interruptor y por el otro, conectan ST1 ST2 a M, b y si elige conectar la posición del cuello al tono, luego simplemente soldar n a m en el interruptor.

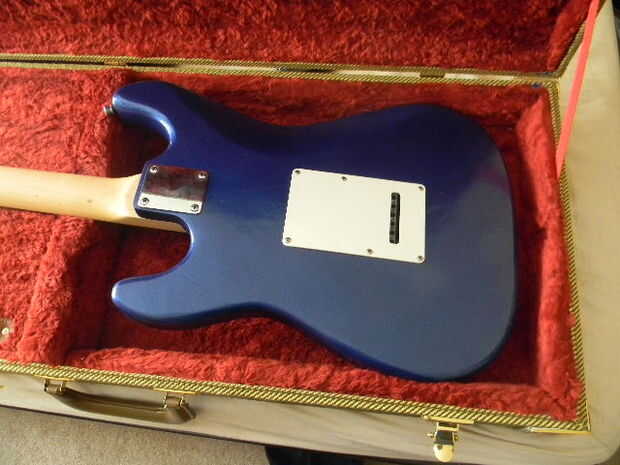

(va ser reemplazar fotos originales más actual del proyecto pronto, cámara tiene pila, así que estas fotos son un poco antes de empezar el proyecto original)
