Paso 5: paso 5: conecta tu potenciómetros (potes) y condensadores (caps)
Conecte un cable desde la T1 a la oreja derecha de uno de sus ollas, luego conectar una gorra de su uf deseada del perno en la tapa de la olla, (fondo de la olla) como se muestra en el diagrama y conecte la tapa T1-2 en el pcb. se trata de pote del tono 1, el control de tono principal, que controla qué frecuencias sangran en la tierra, determinando así cómo pesado o caliente tu sonido es.
luego conecte un cable desde el terminal medio del pote del tono 1 y conecte el otro extremo a T1 +.
T2 - conectarse de la oreja derecha en la segunda olla, este será el pote del tono 2, el segundo control de tono. una tapa no es necesaria aquí, pero si desea experimentar con el sonido más que puede conectar otro cap entre la oreja derecha y la tapa de la olla como lo hizo con el pote del tono 1, si no, conecte el terminal a la tapa de la olla con otro cable y conecte la tapa al T2-2.
luego conecte un cable desde el terminal de media en el pote del tono 2 a T2 +
Conecte un cable desde el terminal izquierdo en su última jarra, V + en el PCB, este será ahora el pote de volumen, luego conectarse V en la placa de la zapata del medio en el pote de volumen y conectar el derecho zapata con un cable a la tapa de la olla, y luego otro cable de la tapa de V-.

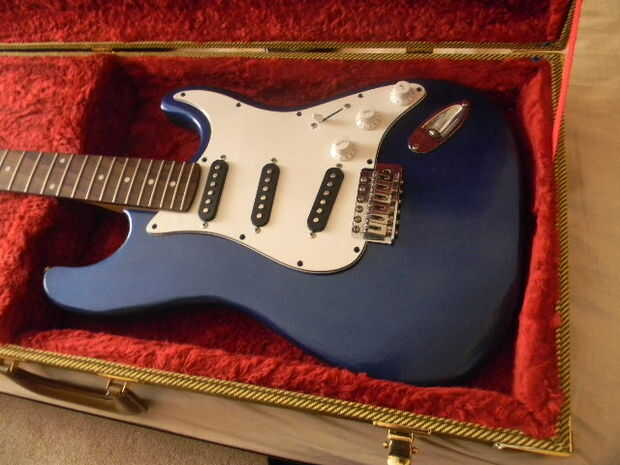

(va ser reemplazar fotos originales más actual del proyecto pronto, cámara tiene pila, así que estas fotos son un poco antes de empezar el proyecto original)
