Paso 7: Instalar un transformador de alimentación, transformador tira tierra de soldadura y de la salida

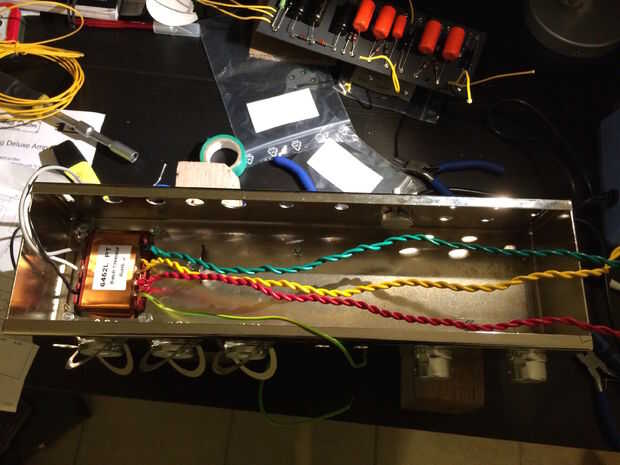

Ahora finalizado el Comité ojal podemos empezar a montar el transformador hasta el lugar preparado en el lado izquierdo del chasis y giro que secundario transformador los cables como se puede ver en la imagen. Asegure los cables trenzados con cinta aislante. A continuación, comenzar a instalar el enchufe fusible, interruptor de la red y conecta los cables del transformador de la energía primaria, como puede verse en el documento de diseño de amplificadores. Trate de dejar los cables cercanos por el chasis.
Antes de que se puede montar el transformador de salida, las boquillas de funda protectora para el paso del acorde de la energía y los cables del transformador de salida tienen que introducirse en los orificios. Ahora puede montar el transformador de salida y los cables se pueden poner a través del correspondiente taladro agujeros como se describe en el documento de diseño de amplificadores.

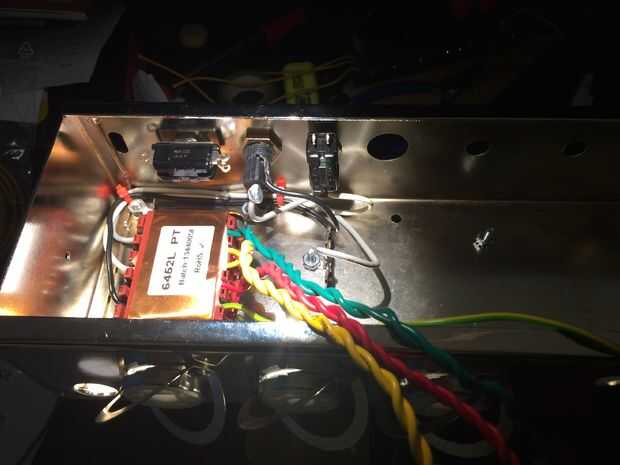

Ahora es el momento para montar la toma de luz cerca del interruptor de red. De hecho la toma de piloto faltaba en mi envío de kit de amplificador como parte y en la cuenta de lista de materiales. (por esta razón no fui capaz de notar este error antes de comenzar con la construcción.) De todos modos: escribí un breve correo electrónico a TAD y entregaron el piloto toma gratuitamente en los próximos días. Mientras tanto seguí crear el kit de amplificador y temporal utiliza una lámpara automotriz socked que luego reemplacé con el zócalo de la lámpara correcta.
