Paso 13: Personalizar triple junta parte 2
Personalizar triple junta parte 2
Tráeme la navaja!
- Mida dos veces
La Junta triple será necesario cortar muchas salidas. No insisto en suficiente medida lo importante es en este punto. Marca donde todos los cortes serán en lápiz y compruebe con una regla antes de llegar el cuchillo. Es una sensación horrible. Utilice una regla de metal al hacer los cortes.
- Motor paso a paso

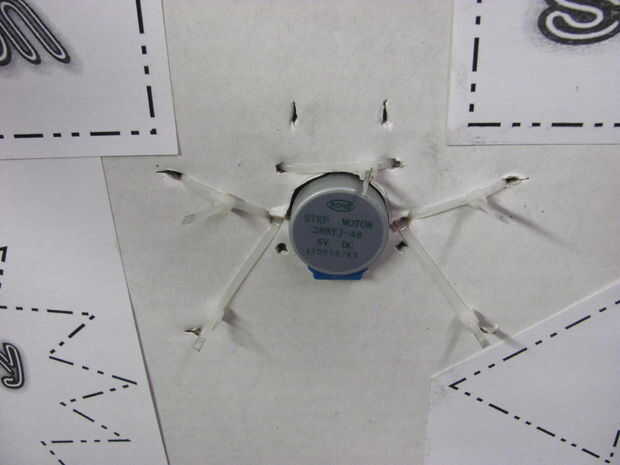

En la sección de centro de tri-fold el centro y trazar el contorno del motor paso a paso. El motor paso a paso se pegará en la parte delantera de la Junta en orden para la rueda de la foto en posición plana contra la parte posterior de la Junta. Acople el motor paso a paso con ataduras de cremallera en la Junta.
- Puerta de servo

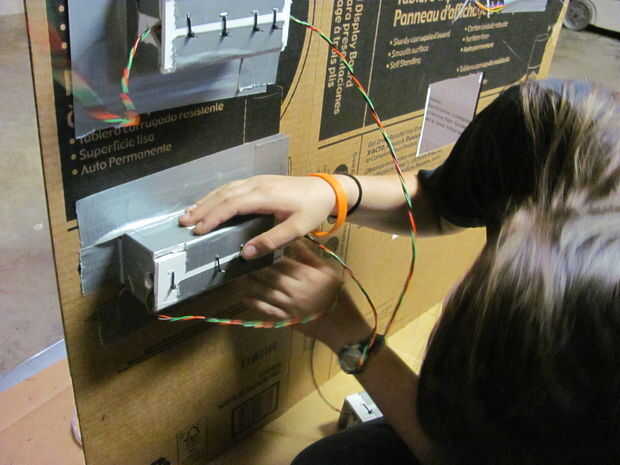

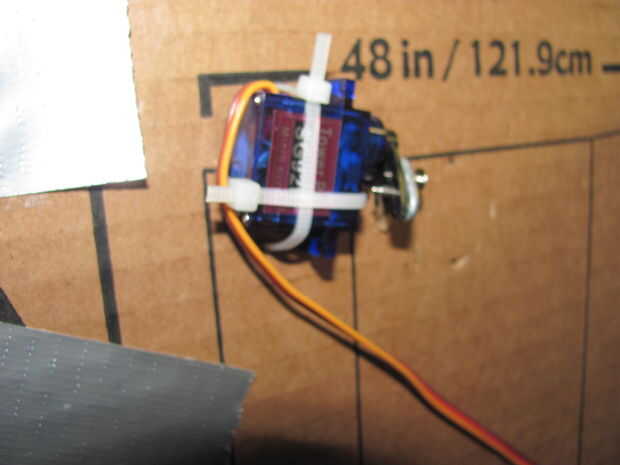

El servo será colocar en la parte posterior de la Junta y tendrá una ranura para el brazo mover arriba y abajo. Hacer este juego un poco más grande de lo que piensas ya que el brazo puede atascarse cuando la puerta está completamente abierta o cerrada. Conecte el servo con ataduras de cremallera también.
- Ventana de foto de la rueda
Mida desde el centro de la rueda a la parte superior de la foto y copie esta medida a la tarjeta de triple desde el centro del motor paso a paso. Se trata de la parte superior de la ventana. Luego coloque una foto en el tablero con la parte superior centrada en su marca y traza alrededor de él. Con las marcas en su lugar es momento de cortar.
