Paso 2: CAD/CAM y Hardware.
Esto es donde me puedo perder a algunos de ustedes... pero Quédate conmigo... va a ser la pena.
Este diseño de Honda, que llamo la Hidra (véase más Hydras aquí) es uno mis favoritos. Yo básicamente diseñado para hacerse con el metal o compuesto como CF o G10. Los flacos brazos simplemente no se hacen con madera. Alteré el diseño un poco a aceptar un método de accesorio especial para pestañas de banda de cuero.
Banda de cuero son sólo otra manera para unir la goma a un marco de Honda. Un pedazo de cuero es bien trincadas, pegadas, afianzado con abrazadera une lo contrario a la punta de la Honda y luego la goma está ligada a que, es un método muy común de accesorio y favorecido por el estilo objetivo Español de Honda.
Mi método para fijar las lengüetas a un marco se llama la 'ficha golpeada', porque punta del marco es golpeada con un hilo de rosca de 1/4-20 y la ficha es conectada a través de un tornillo. La ficha también se rosca a través de una ranura horizontal para igualar la presión en las puntas de la horquilla. Este tipo de accesorio requiere los materiales de la Honda para ser muy fuerte y estable, por lo general aluminio o un compuesto.

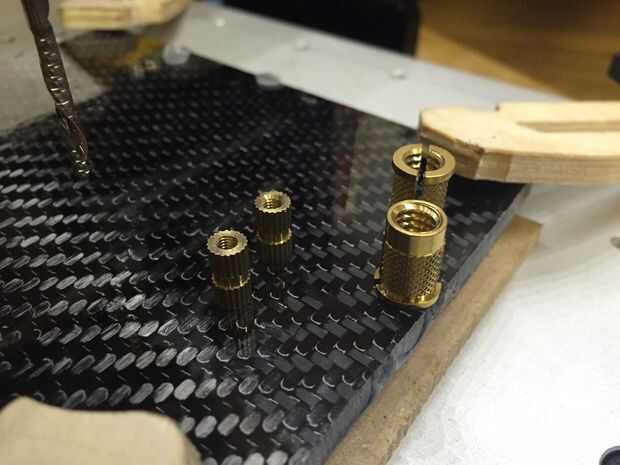

En lugar de pulsar directamente el CF, opté por un inserto roscado de encastre. También hice agujeros para aceptar un M3 escala inserto roscado para la fijación de la manija.
--

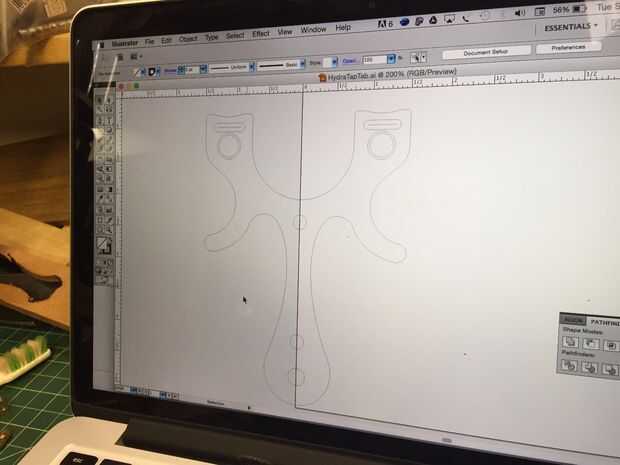

Para el diseño de la Honda, usé Adobe Illustrator para crear el patrón 2D y tamaño de los orificios con precisión. Desde allí, el patrón se guardan hacia fuera en un SVG (gráficos vectoriales escalables) y abrió en a MakerCAM (un software libre de la leva para generar el código G). MakerCAM me permitirá programar las tasas de alimentación y tipos de corte que quiero (Perfil de bolsillos, perforación, cortes etc.).
Creo que terminé con estos valores:
Alimentación de 15 pulgadas por minuto
Sumir de 5 pulgadas por minuto
.05 profundidad de corte
Era lento, pero es muy precisa.
Usé mi CNC LunchBox para recortarlo.
--
Sé que la mayoría de ustedes chicos no tiene acceso a una máquina CNC, para que si tienes un diseño que es imprimible 1:1, puede imprimir y pegar a una hoja de CF y luego con una sierra para metales con un metal corte la hoja (o una sierra de calar con una hoja para cortar) aproximadamente corta la forma. Una lijadora de banda, lijadora de husillo o una herramienta giratoria se encargará de la mayoría de la formación.
Seguridad! Polvo de CF es muy malo, puede no matar inmediatamente, pero puede conducir a enfermedades respiratorias graves, así que use una máscara antipolvo, protección para los ojos y utilizar polvo adecuada.
