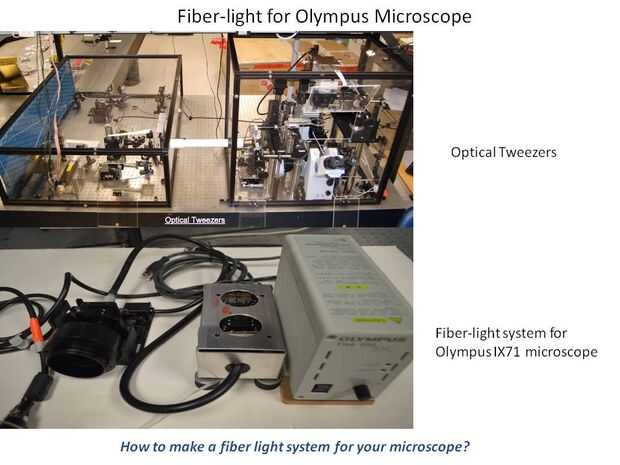

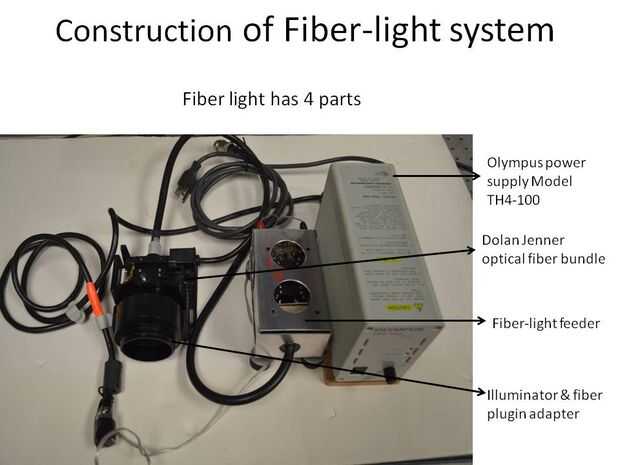

He inventado un sistema de luz de fibra para microscopio Olympus IX71. Este sistema es compatible con la fuente de alimentación de Olympus TH4-100. El sistema tiene 4 partes: Olympus fuente de alimentación, Dolan Jenner paquete de la fibra, fibra-alimentador iluminador y plugin de fibra adaptador. Plugin de fibra adaptador se puede montar directamente en la luz y todo el sistema puede controlarse a través de la fuente de alimentación de Olympus. Lo diseñé que requiere menor cantidad de maquinado con herramientas regulares y componentes disponibles en cualquier laboratorio de óptica.
Motivación
¿Por qué luz de fibra cuando iluminador de Olympus funciona bien? Siguientes razones por qué es importante la luz de fibra:
* ADN experimentos son realmente sensibles a la temperatura (energía térmica) hasta cuantos grados hacen una gran diferencia.

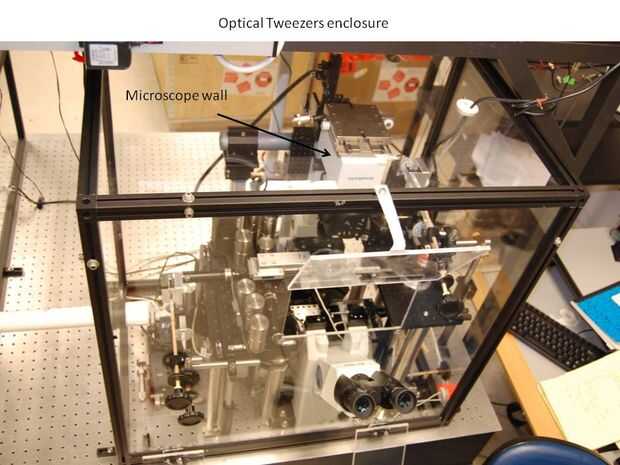

* Microscopio (óptico trampa) está encerrado dentro de un recinto (para evitar ruido aéreo y las corrientes), por lo que dentro de pocos temperatura horas del microscopio pared aumenta casi el doble debido a la lámpara halógena que se utiliza para la iluminación, esto calienta el recinto entero con la muestra.
* Caminata temperatura puede hacer que dos conjuntos de datos similares que se toman algún tiempo separados diferentes.
* Luz fibra soluciona el problema de alza de la temperatura proporcionando luz limpia y eliminar la producción de calor a través de la lámpara y la conducción a través de la piel del microscopio.

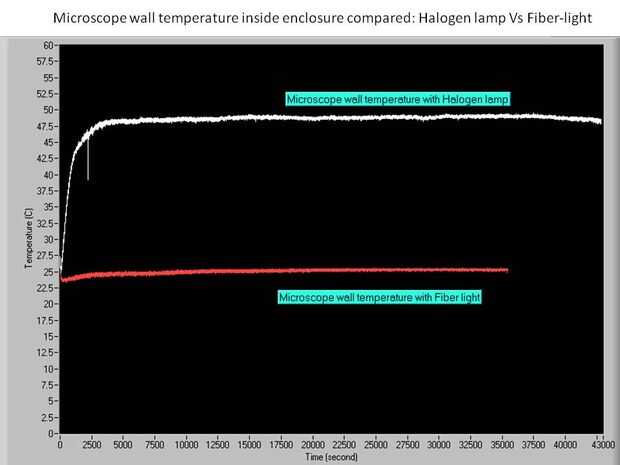

Con la fibra de luz temperatura dentro de la caja va de 23.7 a 25.5 caminata total 1,8 grados Celsius en comparación con la lámpara halógena donde temperatura pasa de 23.7 a 49 total grado 25,3 caminata durante un período de 10 horas (ver foto 4).
Hay muchos buenos alimentador de luz de fibra disponibles en el mercado Dolan Jenner. La razón por la que hice mi propia es el siguiente:
* Fuente de alimentación Olympus está diseñada mejor para alimentar el iluminador y quería algo que puedo controlar a través de hardware de Olympus. El alimentador diseñé puede controlarse directamente a través de la fuente de alimentación de Olympus o microscopio.
Usé Dolan Jenner fibra-alimentador (fibra-lite modelo 3100) pero no era lo suficientemente bueno por dos razones: para la intensidad sólo pude elegir 3 opciones en comparación con Olympus donde puedo elegir cualquier intensidad, parpadea; fibra-lite utiliza probablemente mitad rectificador porque veía que parpadea en la cámara en comparación con Olympus donde la intensidad era suave y constante.
* Diseño y construcción: Diseñé el sistema que tengo que hacer la menor cantidad de maquinado con todos los componentes disponibles en el laboratorio de óptica de tamaño normal solo que la mía, toma menos tiempo para hacer (me llevó alrededor de 10 horas para que funcione como todos los errores de la resolución de problemas) y los costes alrededor $400 incluyendo mi tiempo.
* Óptico trampa es muy sensible a las vibraciones mecánicas; Yo quería tener algo que no han ventilador interior. Vibración del ventilador puede viajar a través del haz de fibras al microscopio y a la muestra. En este diseño de montar un ventilador externo arriba la óptica de la tabla sin física contacto de la fibra de alimentación.
