Paso 2: diseño

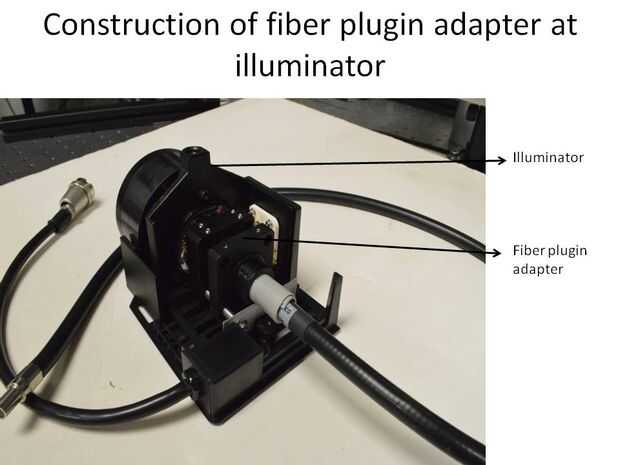

El adaptador de plugin es diseñado tal que puede caber dentro de la luz, así la óptica de iluminador puede ser utilizada sin poner cualquier óptica externa de la fibra. El plugin está diseñado de modo que la fibra se puede insertar o quitar los tornillos y el adaptador todo puede instalarse o retirarse sin realizar ningún cambio en la forma original del iluminador, por ejemplo, si no quiero usar la luz de fibra puedo retirar a través de los tornillos de sujeción, instale la lámpara y detrás de la vivienda y restaurar el iluminador original en segundos. Las placas de la dos jaula proporcionan el ajuste de z para poner la salida de la fibra en el foco a la lente.
Alimentador de fibra
Son muchas buenas formas de diseño de la fibra de alimentación. Diseñó tal porque no quiero comprar cualquier hardware, quiero utilizar el hardware disponible en mi laboratorio. Un mejor diseño podría utilizar un entorno de reflector parabólico espejo/retro sobre configuración de lente donde no se recogen la mayoría de la luz. En la configuración actual más flojos de la luz pero la luz lo que colecciono (con la alta lente de NA) puedo enfocar muy bien y todavía tienen más que suficiente luz. Tengo que soplar la lámpara apenas sobre 50% para obtener suficiente brillo en el plano de la muestra. En configuración actual de las obras de montaje de lente como 3-d de la etapa y me dejaron enfocar el punto sobre la fibra con gran precisión. No hay fans en cualquier configuración óptica donde las vibraciones son asesinas esta disposición es ideal, aunque todavía recomiendo un ventilador instalado externamente igual sin contacto físico.
Fibra-alimentador esté conectado a la fuente de alimentación con conectores de banana y utiliza la misma lámpara como el iluminador. Adaptador de fibra se encuentra en una placa de jaula traducción de xy para los últimos ajustes poco. La fibra puede ser insertada a través de la abertura.
