Paso 3: construcción
Pido disculpas para no discutir cada detalle teniendo en cuenta el hecho de que esos detalles no son necesarios debido a la especificidad del diseño. Cualquier buen diseñador sólo tiene una idea no las detalles muy sangrientos.
Fuente de alimentación

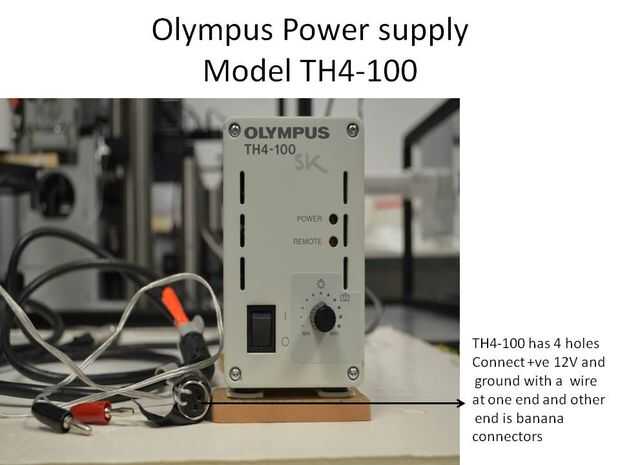

Empiezo con fuente de alimentación de Olympus Pic1. Identificar y etiquetar el suelo y + 12ve pasadores con multímetro y apagado y desenchufe la energía fuente espera unos minutos. Prepare el cable de conector de banana larga de 1 a 2 metros dependiendo del requisito. Inserte los extremos abiertos de los pines identificados y cinta adhesiva (mantenga la fuente de alimentación apagado y desconectado de todos los tiempos).
Iluminador & adaptador de plugin de fibra
Preparar fibra plugin adaptador primero.
Adaptador de fibra plugin

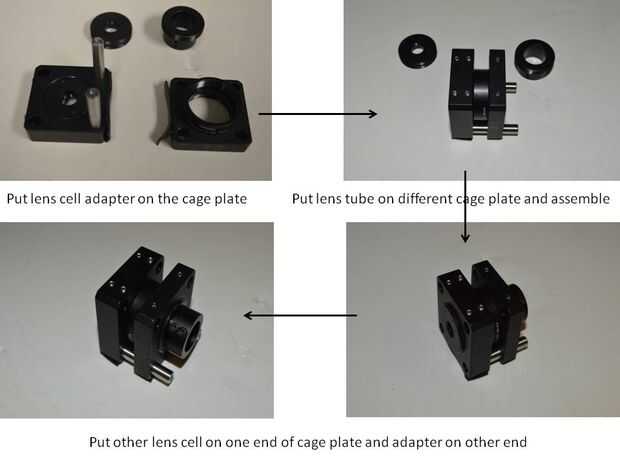

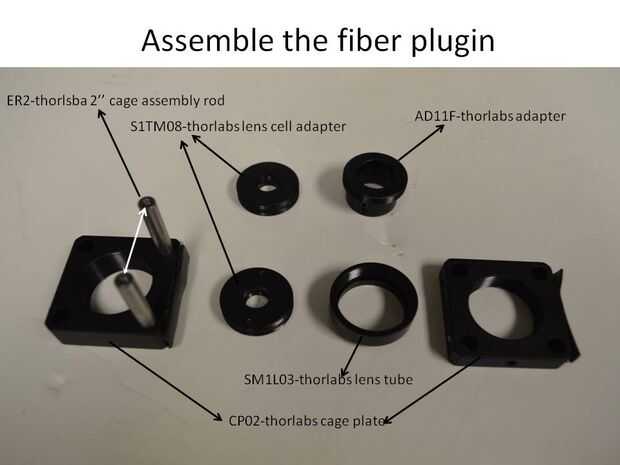

Obtener todos los componentes y disponerlas como se muestra en la foto 2 y 3.
Iluminador

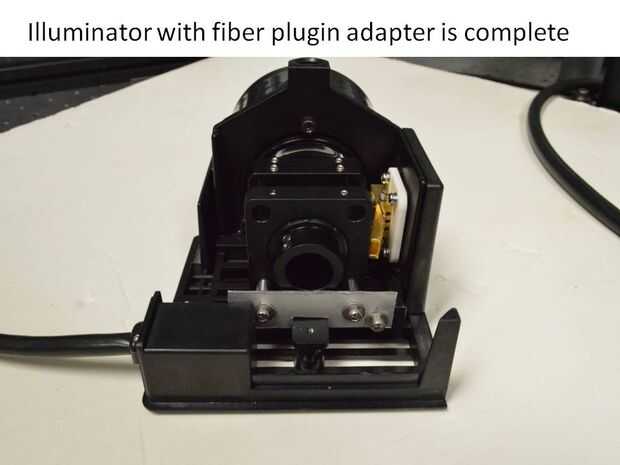

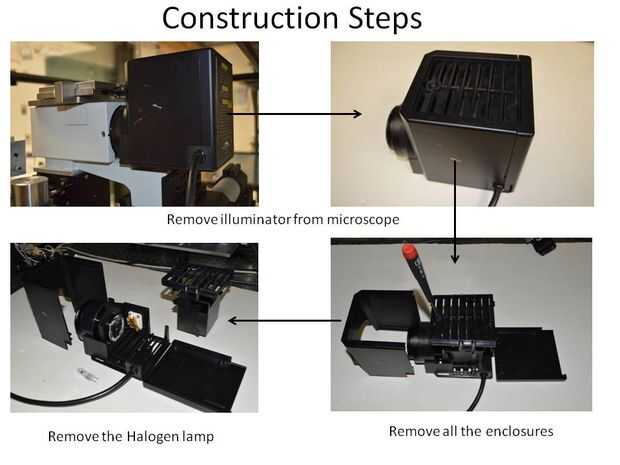

Retire el iluminador del microscopio muy cuidadosamente y retire la cubierta y la lámpara; FOTO 4. Direcciones ir al manual de usuario de le sección microscopio (¿cómo reemplazar la lámpara?). No toque la óptica en cualquier momento.

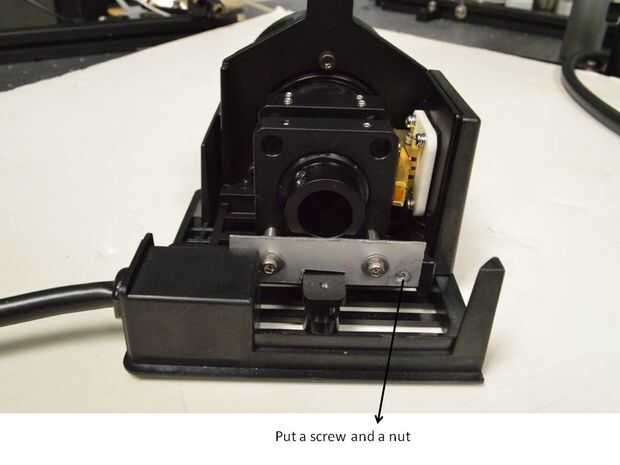

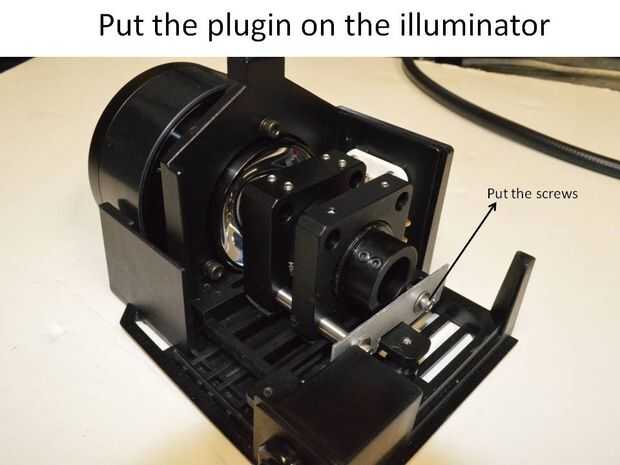

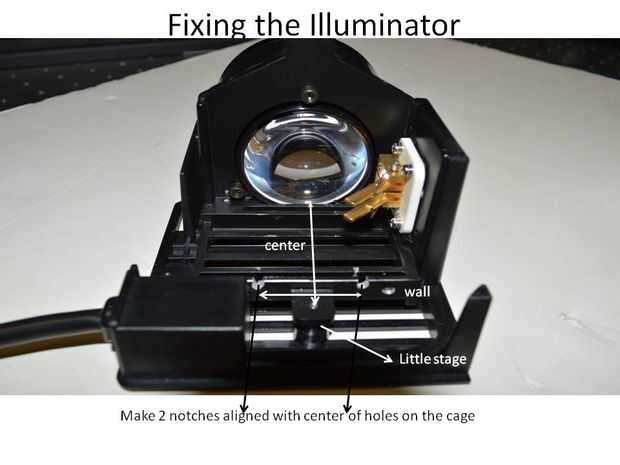

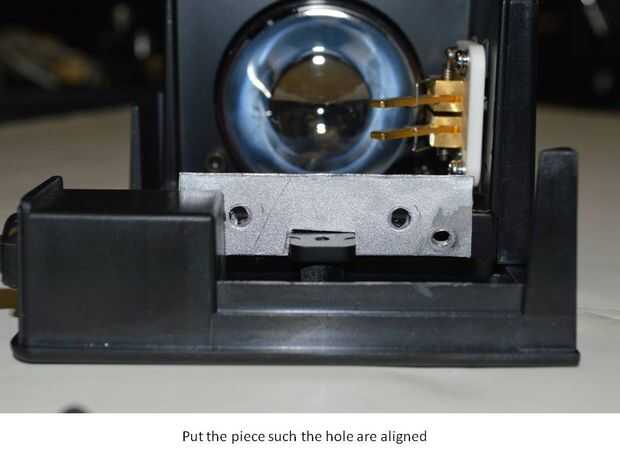

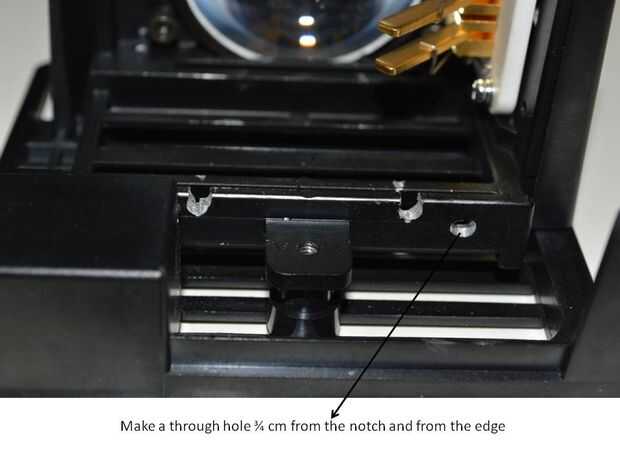

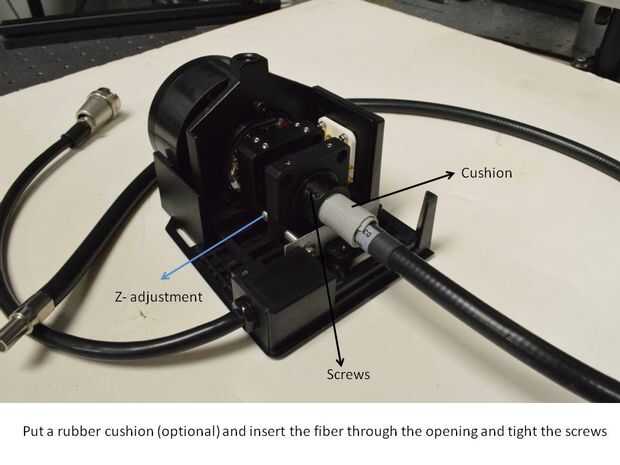

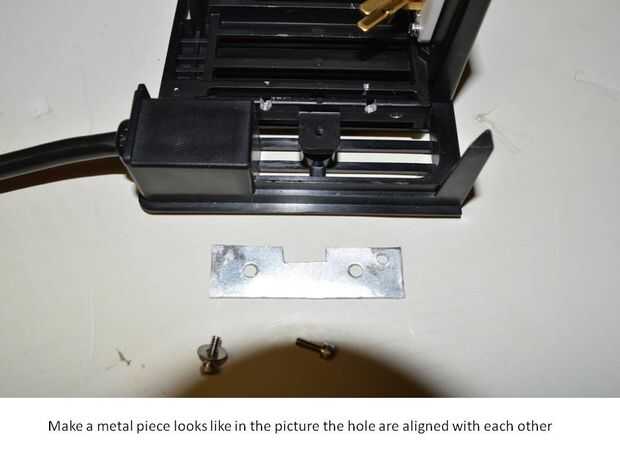

Mida la longitud entre las barras de la placa de la jaula; ver foto 2 (la flecha blanca). Ahora vaya a 5 PIC larga blanco 2 caras flecha indica que el agujero central en el escenario pequeño está en el centro de la lente. Mida la mitad de la longitud de las barras de la jaula placa a cada lado de este orificio (escenario pequeño) sobre la pared y hacer una muesca para encajar 4/40 tornillo completamente como demostró en la foto 5 (se puede utilizar la sierra para metales). Ahora cubrir con un paño y perfore un agujero de tamaño 4/40 en la pared aproximadamente 3/4 cms desde el borde superior y de la muesca; ver foto 6. A continuación preparar una fina restauración-placa de aluminio como se muestra en la foto 7. El agujero y la ranura grande deben alinear los agujeros en la pared y el escenario poco; ver foto 8. Ahora instale el adaptador del plugin como se muestra en la foto 9, 10 y 11. Inserte la fibra a través de la abertura; puede usarse un cojín de goma para el espacio y entre el tornillo y la piel del paquete de fibra 12 PIC.
