Paso 5: Diseño del circuito
Si eres un principiante como yo en la electrónica, aquí hay una explicación de la serie y circuitos paralelos, con algunas citas de Wikipedia.
En un circuito en serie, componentes están conectados por un único camino, la corriente a través de cada uno de los componentes es la misma y el voltaje en el circuito es la suma de los voltajes a través de cada componente. Cada dispositivo debe funcionar el circuito se completa. Una bombilla quema en un circuito serie rompe el circuito.
En un circuito en paralelo, los componentes se conectan en paralelo, el voltaje en cada uno de los componentes es el mismo y la corriente total es la suma de las corrientes a través de cada componente. Así que un grupo de luces en paralelo, cada luz tiene su propio circuito, luz todas podría ser quemada, y la última de ellas todavía funcionará.
Esto nos da 2 buenas razones para usar el circuito paralelo aquí:
1. Si se quema una luz, podemos ver que uno tiene que ser reemplazado.
2. todos los 9 LEDs pueden ser alimentados por 2 baterías del AA, que se suma a 3.0v
Pensé que sería divertido tener también un interruptor que permite ciertos colores iluminar y esta ultra cool instructable me dio algo divertido para probar -

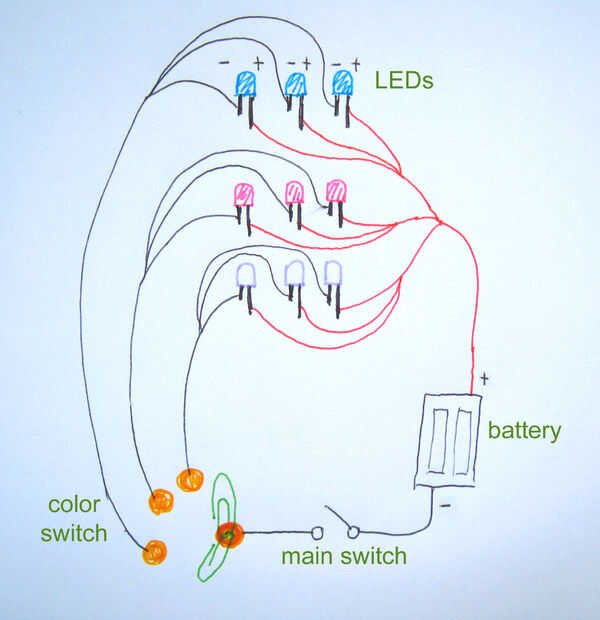

Al principio pensé sólo sería llevar el interruptor de clip de papel desde el blanco hasta el azul, a rosa. Entonces se me ocurrió eso si el clip de papel tocado que azul y rosa, podemos tener dos LED de colores encendidos. Así que rediseñé el interruptor para permitir a 7 combos de color: blanco, rosa, azules, blancos y rosa, blanco y azul, rosa y azul, blanco y rosa y azul. Ver fotos en el siguiente paso.
Que sabía de electrónica puede ser tan divertido!
