Paso 2: Dibujo de las piezas Base en Solid Edge

El primer paso fue hacer la forma general del titular. En retrospectiva, podido con una plaza, o realmente cualquier forma para la forma exterior, pero fui con un círculo de menor área, menos costo y también se vería mejor, que es realmente la única razón por la que importa.

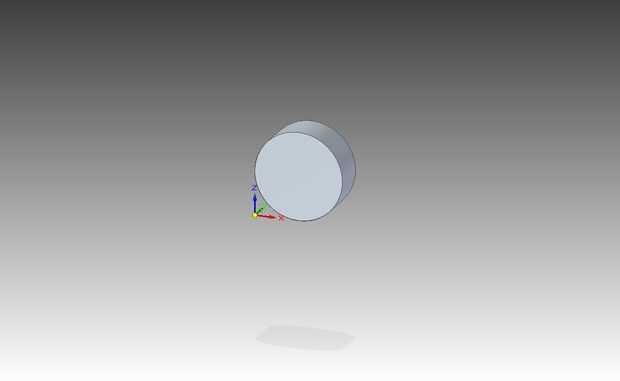

Hice el saliente del círculo para hacer un cilindro 3D. Hice 20 mm de diámetro que no había paredes delgadas con todo el corte outs para no tener que preocuparse por la integridad estructural de la parte de la manipulación. Entonces lo sacó de 8 mm para que sea una forma 3D.

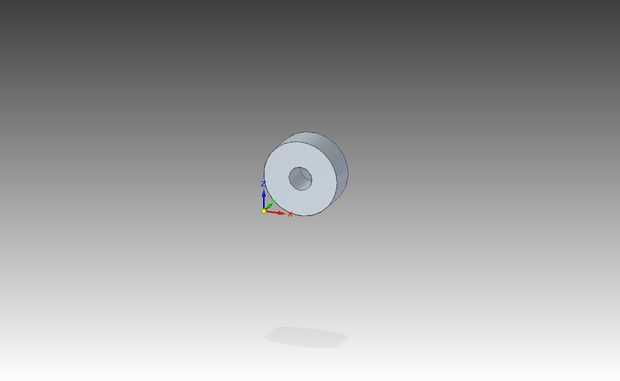

Después de la pieza base, entonces empecé a agregar las características importantes: primero el agujero para el acrílico tubo. Esto se hace dibujando un círculo a 0,255 pulgadas, ligeramente más grandes que el 0,25 pulgadas que necesitaba. Esto se hizo para cubrir cualquier agrandamiento leve realizado por la extrusora y también hacerlo encajar sobre el tubo perfectamente, pero no necesita ser forzado en demasiado.
