Fibra óptica luz escultura utilizando Arduino (4 / 6 paso)

Paso 4: Crear el circuito

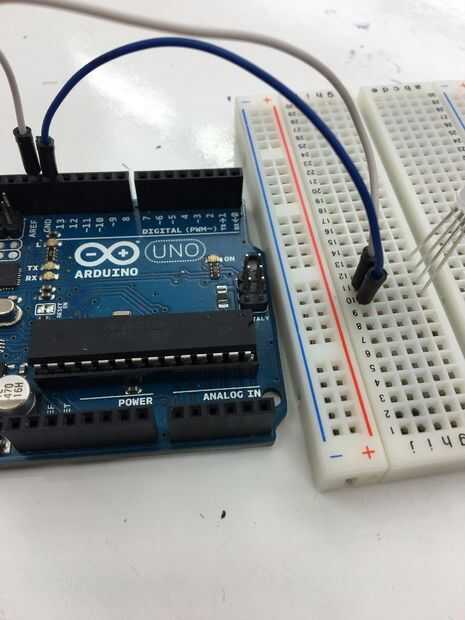

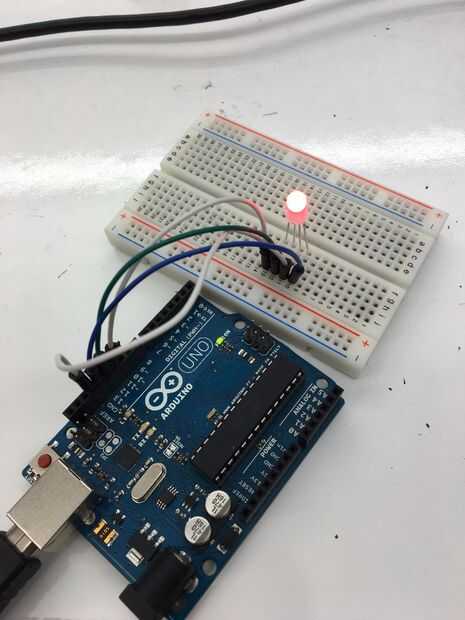

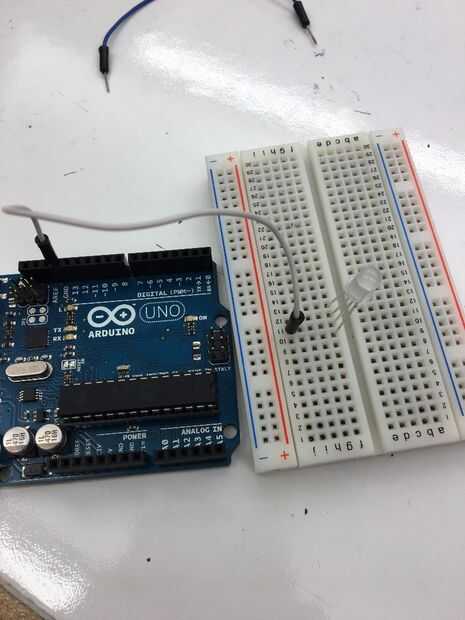

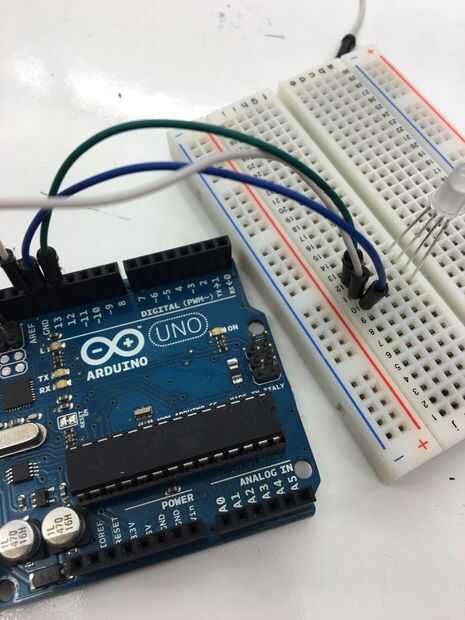

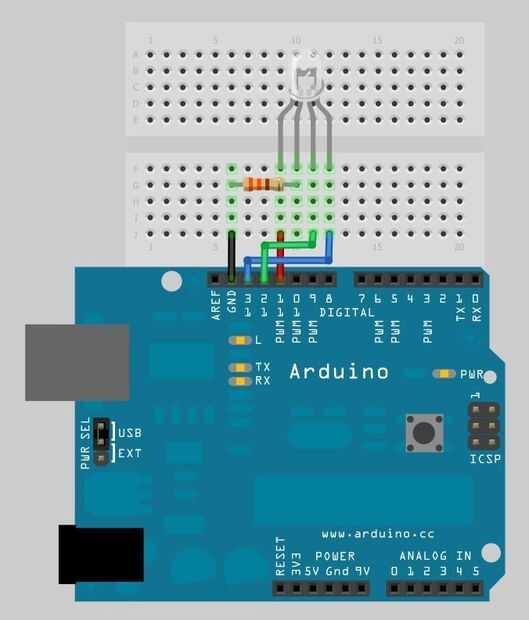

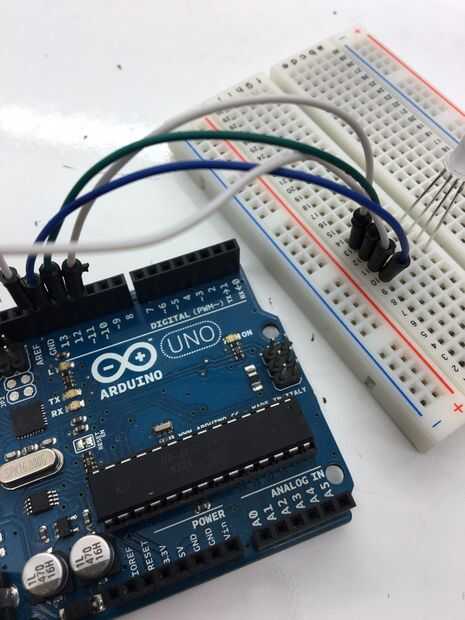

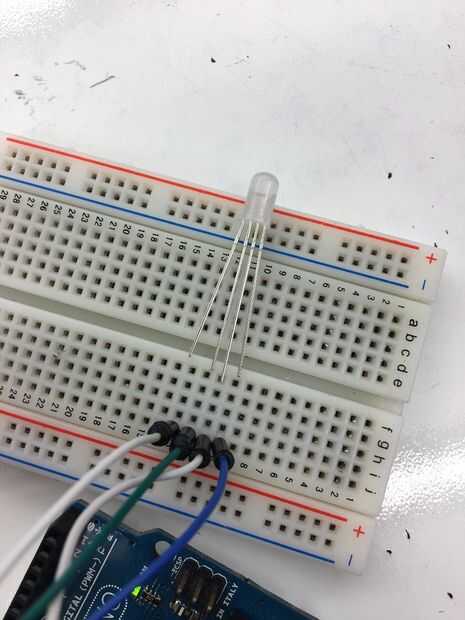

La imagen de arriba es el circuito básico que utilicé. Observe que este circuito utiliza una resistencia. Esto quité porque los LEDs eran demasiado débiles. Vea las imágenes de arriba para crear el circuito. Conectar los cables a los pines como se muestra: rojo en el pin 11, verde en el pin 12 y azul en el pin 13. Conecte el cable de tierra directamente al cátodo común de lo LED. Asegúrese de que dejar espacio para 4 LEDs para conectarse a la protoboard. A continuación, conecte los 4 LEDs como se muestra arriba. Antes de hacer cualquier cosa, asegúrese de que sus obras de circuito y, a continuación, proceder al siguiente paso.
