Paso 14: Conexión de los LEDs
Una vez que habíamos impreso la base, Ashley me mostró cómo soldar los LEDs que irían debajo de ellos.

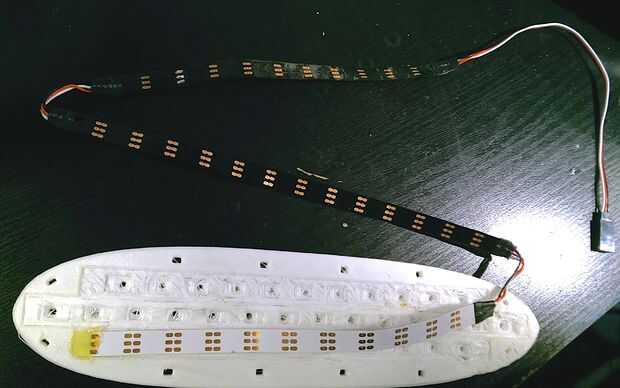

Sueldan juntos tres tiras de LEDs: una tira de 11, una tira de 14 y otra tira de 11. He utilizado el cable del conector del servo para conectarlos y que dejé la cantidad correcta de cables entre cada uno para anidar correctamente en el LED base. También a la izquierda aproximadamente 5" de alambre en el extremo de la entrada de los LEDs con uno de los conectores de servo negro até.
Tira del LED es bastante simple de la soldadura, pero puede ser un poco delicado, sobre todo dependiendo del tipo que tienes. En las líneas de corte entre LEDs, hay pequeños cojines que soldar en. Algunos filamentos de LED tienen pequeños agujeros en estas pastillas, algunos no. Los hilos con los agujeros son mucho, mucho más fáciles porque usted puede alimentar los extremos pelados de su alambre en los agujeros antes de soldar, que hace sus conexiones mucho más fuertes de la soldadura. Recomiendo tratando la tira con los agujeros siempre que pueda.
No soy un experto soldador de LED, para en su lugar te apuntará en la dirección de este excelente Instructable para obtener asistencia.
La diferencia entre los LEDs en este Instructable y las que usé, es que mis tres almohadillas de soldaduras, energía, tierra y datos que necesita para conectarse a uno de los tres cables del cable de conector de servo. Nos nuestra con cable: cable para datos, rojos para 5v power, negro a tierra blanco.
También la tira RGB totalmente direccionable como la mía tiene una dirección de datos designada, marcada por flechas pequeñas en la tira. Asegúrese de orientar correctamente la tira del LED para que datos 'fluyen' fuera del microcontrolador y en la tira de LED en la dirección de las flechas.
Ashley y yo hicimos la mayor parte de este en 3:00 la noche antes de que debíamos dejar de Burningman...
