Paso 16: Cableado de la electrónica
Ahora era el momento de conectar mi electrónica y luz todo para arriba!
Así que tengo en mi bicicleta y montó a lo largo de la explanada polvorienta a donde Ashley fue acampada con el fago, afortunadamente sólo unas pocas cuadras. Ashley y Sean tenía un conjunto carro de la caja como una estación de soldadura y electrónica y trataban afanosamente terminar el coche de arte Dr. Brainlove estaban trabajando en, pero Ashley se sentó abajo conmigo lo suficiente para ayudarme a hacer una colección de componentes de batería recargable, mientras que ella suelda el Arduino, interruptor y conectores juntos y me mostró cómo hacerlo para futuras iteraciones.

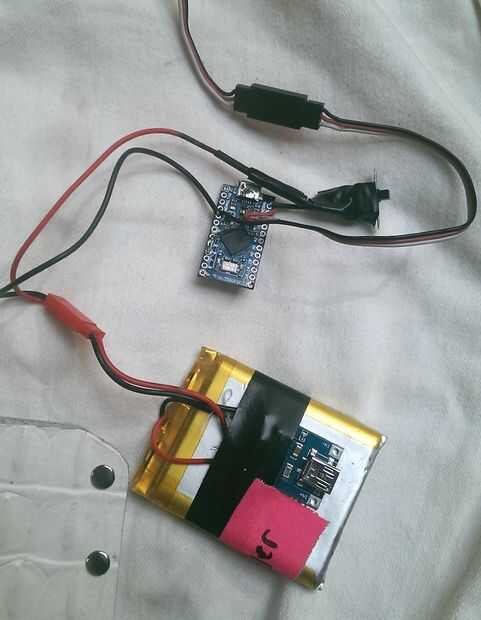

Todas las piezas traje tres, cabeza, piernas y pecho, utilizan el mismo esquema de cableado básico que voy a describir aquí:

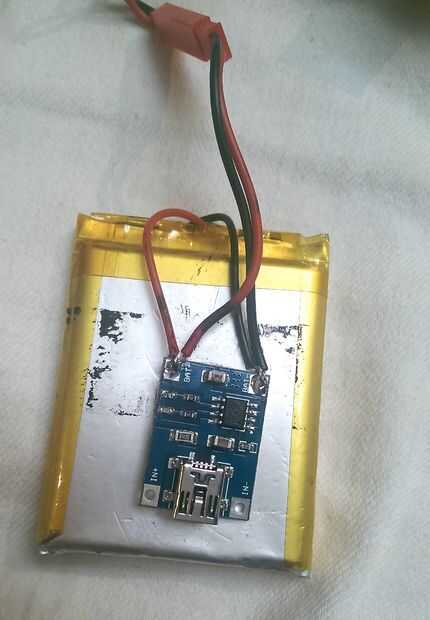

Primero suelda un mini tablero de carga USB a cada que íbamos a utilizar, así como un conector JST 2, reemplazando el conector existente del fabricante que es inconveniente repetidamente Desconecte y vuelva a colocar la batería.
Había cableado del tablero de carga directamente a los cables de conexión de batería, con cables rojos con Bat + conector y los cables negros al pin de murciélago y luego graba el circuito a la batería para proteger los cables de ser tirado, que ha convertido básicamente en un solo componente con cargador de batería. De esta manera usted podría intercambiar diferentes baterías para el uso, carga o simplemente desconectando un cable de conexión de 2 pines entre el componente de cargador de baterías y el micro controlador y podría cargar la batería lipo con una micro USB cable y 5v fuente de alimentación.

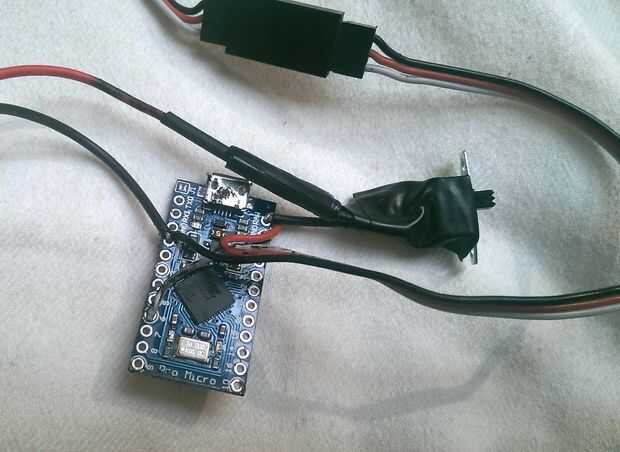

Entonces hemos atado con alambre el microcontrolador a un interruptor, por lo que se podría encender y apagar y dos conectores, uno rojo para conectar a la batería y negro para conectar a los LEDs.
Conectamos un macho 3 hilos cable de "extensión servo" hasta el final de la tira de LED, y una mujer uno de estos cables para el Arduino para que la Junta también podría ser conectado un desconectado de la tira del LED, fabricación modular de todo el proyecto.
Habíamos soldado nuestra tira LED con: cable datos, rojo para 5v power, negro a tierra blanco.
En el Arduino, conectamos el cable blanco del conector de 3 pines que empareja a un pin de datos (en nuestro caso que utilizamos el pin 4, pero cualquier pin digital funciona). El cable rojo fue unido con el cable rojo del interruptor de encendido y apagado y entonces conectado al pin crudo de Arduino. De esta manera, la tira de LED fue alimentada directamente de la batería para maximizar la cantidad de energía que recibió, ya que la batería de lipo 3.7v las salidas sólo los LEDs están diseñados para funcionar a 5v. Podríamos agregar un circuito de impulso a esta Asamblea, pero que agrega complejidad y cuando probamos el programa de LED que queríamos ejecutar, funcionaba bien con una energía más baja.
El cable de tierra negro también se unió al cable negro del conector 2 cables a la batería y los cables se unieron con un conector de tierra en el Arduino. De esta manera todos los componentes habían compartido suelo y energía.
Una vez que esto fue todo cableado, fueron capaces de conectar una batería y una tira de LED con arduino y usando el interruptor, podría convertirse el arduino y el LED encendido y apagado. Todos los componentes principales son modulares y fáciles de quitar si uno necesita intercambiar en una batería recién cargada o si la tira del LED o arduino dejó de funcionar, también podrían ser cambiadas sin necesidad de cortar ningún cable.
