Paso 19: Diseño de las cáscaras para el pecho, los hombros y y piernas
Desafortunadamente, cuando el casco fue terminado el resto de la vestimenta era todavía lejos de ser completa. Bruce y yo habíamos estado trabajando en los tres componentes del equipo al mismo tiempo y todavía había mucho más que hacer en el pecho y las piernas. Hacer estas dos piezas era un proceso largo y complejo que comenzó con el diseño y modelado 3D impreso conchas que serían difundir luz y casa de los LEDs que iluminan la fibra óptica. Todo esto fue hace aproximadamente un mes antes en la comodidad de mi propio estudio.
Soy todavía relativamente nuevo en modelado 3D, así que un montón de mi proceso involucra torpe alrededor de 360 de fusión, tratando de ver lo puedo lograr con las herramientas que conozco.

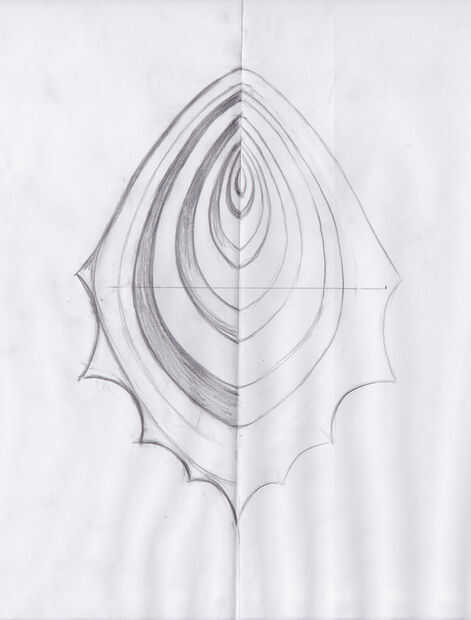

Comencé a crear estas cáscaras dibujando un boceto a escala de lo que sería la cáscara del pecho desde arriba.

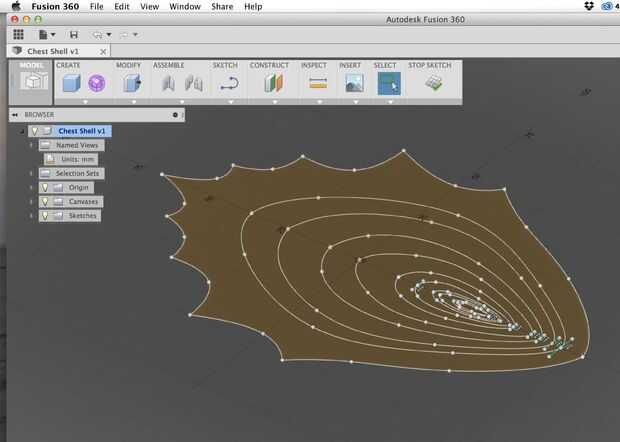

Luego analizan este bosquejo y había importado a 360 de fusión como un lienzo atado.
He creado la forma básica de dibujar contornos sucesivamente más pequeños de la cáscara en diferentes planos, trazado entre ellos en el entorno de la escultura de la fusión y engrosamiento de la cáscara del creado por el desván.
Luego volví en el entorno de modelado y corte en la cáscara para crear las secciones rayadas.

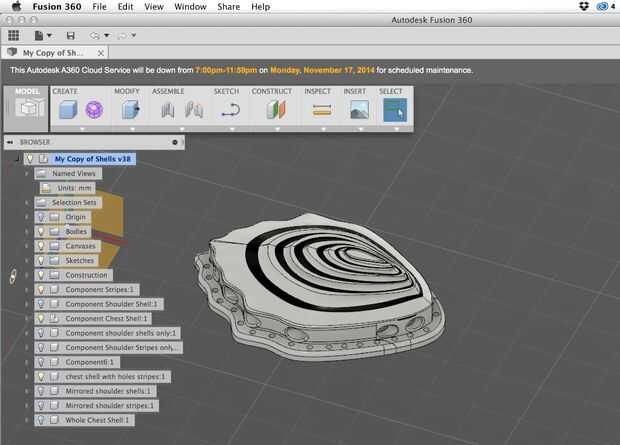

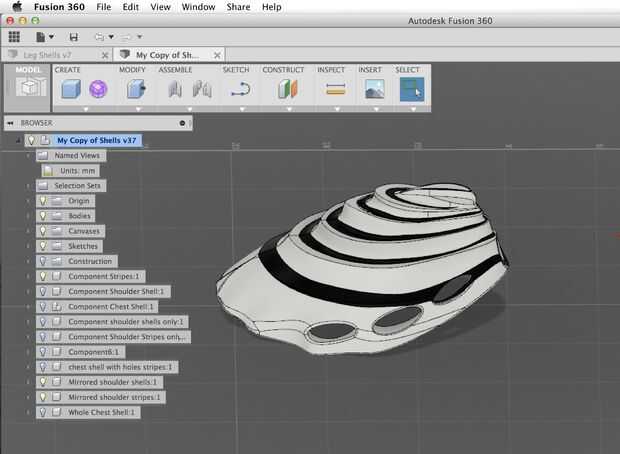

Yo quería las cáscaras del hombro al ser más profundo, y han más ángulo de forma que la cáscara de pecho por lo que encajaría en la curva del hombro. Tomé una copia del modelo de la cáscara del pecho cortado para arriba y reensamblados en la forma que quería. En retrospectiva, yo probablemente debería acaban de empezar fresco con el modelo de la cáscara del hombro, porque toda la corte y volver a montar hacen un poco un lío. Pero todavía funcionó bastante bien.

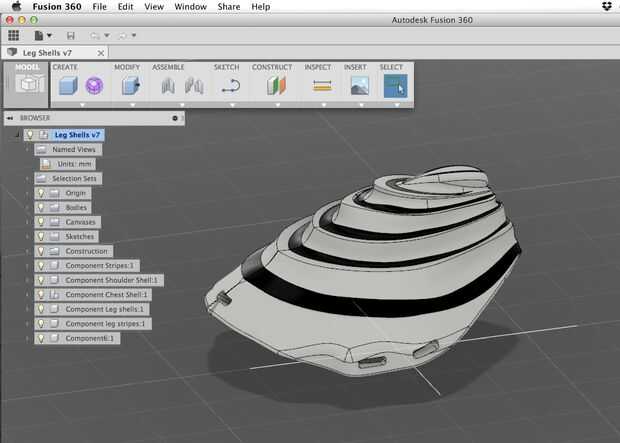

Para la pierna conchas me llevó la cáscara del hombro y se extendía el modelo lateralmente un poco luego escalado hacia abajo para hacen los tres tamaños que quería por la pierna.
Imprimí una prueba de mi caparazón de pecho en unos tamaños primero para ver como se vería y cómo lo difunde la luz. (Te diré cómo lo hice en el paso siguiente). Después de he alterado al tamaño correcto y añadido los agujeros para la fibra óptica a. y los agujeros de la costura, que no terminan de necesidad. Para las cáscaras del hombro, necesitaba dejar espacio para entrar junto con los filamentos de cuero que iban a ser tejido a través de las fibras. Así que hice estos agujeros bastante grandes y elípticas. En las piernas, he hecho pequeños agujeros a cada lado del uso de shell para pegarlas.
Para ser honesto, podría haber sido una planificación mucho más en cómo os adjunto las cáscaras y cómo encajan los LEDs en su interior. En este punto estaba quedando sin tiempo, y tratando de hacer que enredarse un lugar en el codiciado Objet impresoras antes de salir para la playa, así que tuve que tomar una decisión e imprimir mis partes finales sin pruebas adecuadas y la iteración.
