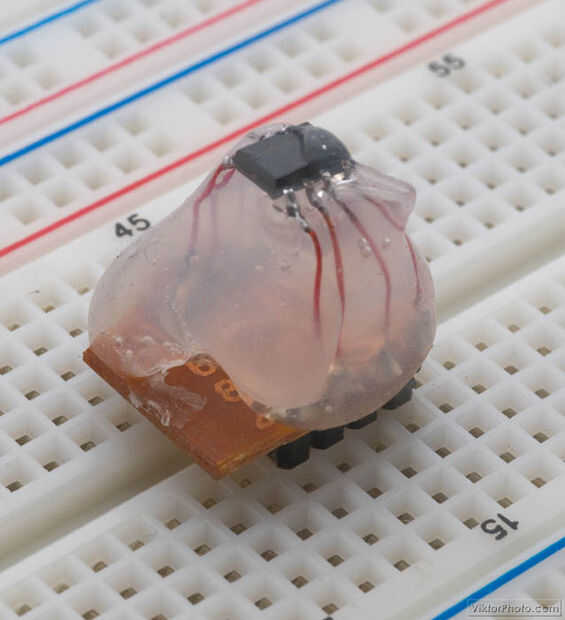

Fichas de SMT en protoboard TTH

generalmente hacer un PCB personalizado para mis proyectos de electrónica. A lo largo del desarrollo el PCB, sin embargo, cambia varias veces. Por varias razones incluyendo precio, tiempos entre versiones de espera y ser muy derrochador no es práctico hacer un PCB personalizado en cada etapa. Por todas estas razones usar una Junta de tablero/placa/prototipo de prueba que puede cambiarse fácilmente y al instante antes de desarrollo llegue a una etapa final.

Para más información sobre cómo hice esto, incluyendo todos los datos que necesita para construir su propio, por favor ver mi entrada en el blog @ http://diy.viktak.com/2011/07/using-smt-chips-on-tth-breadboard.html

Etiquetas: SMD, Smt, Truco de hardware
