Paso 11: Y el ala del tirón
Parte del reto fue encontrar la manera de hacer esto con mi mecanismo de ocho.

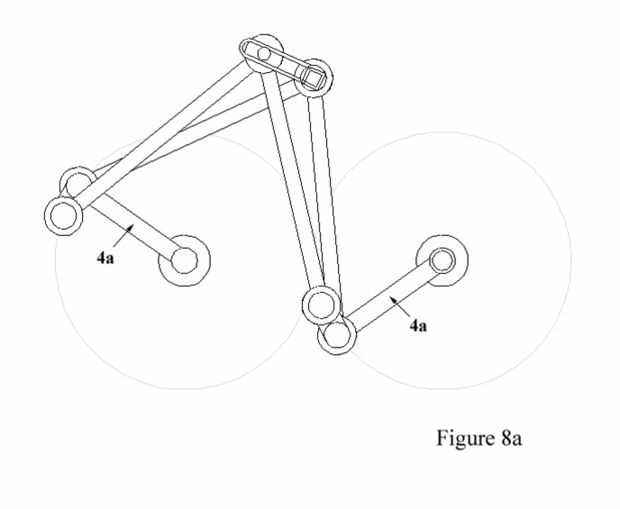

Después de algunos análisis y pensamiento, la solución fue añadir un segundo par de conectar justo armas (8 y 9) detrás el conjunto primario de brazos (6 y 7).
Punto 10 representa el borde de ataque del ala y punto 11 representa el borde de fuga del ala.
Cuando yo primero modelado esta en el paquete de simulación el mecanismo trabado para arriba.
Después de una investigación posterior que se descubrió la distancia entre el 10 y 11 varían a través del curso del movimiento de la figura 8.
Así que la solución es poner una especie de deslizador conjunta entre los dos.
Lo que no se muestra aquí es la vista lateral que muestra el segundo par de brazos de conexión se compensan, es decir se sientan encima de, de la primera serie de conexión de los brazos. Los dos pares de brazos chocarían en caso contrario.
