Paso 2: Soldar a la placa madre

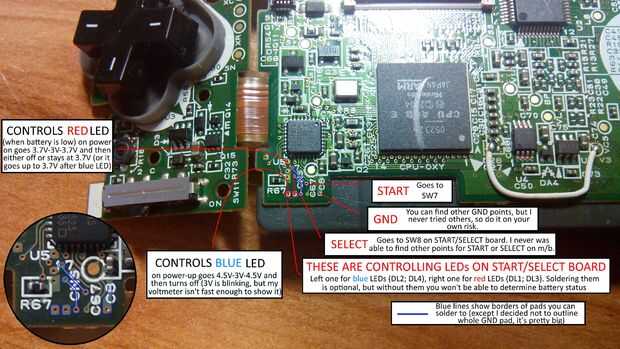

Preparar pastillas de soldaduras, como en el paso anterior y de la soldadura de los cables según la instrucción en la primera foto.
Después de usted puede sujetar los cables a la placa madre con el pequeño trozo de tubo termo-retráctil.

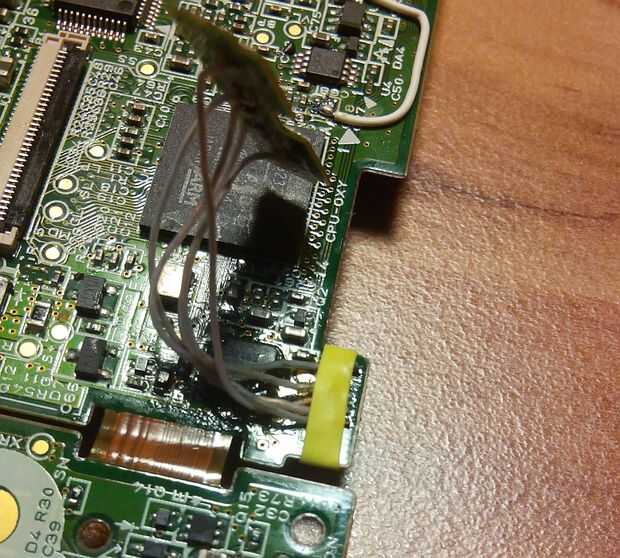

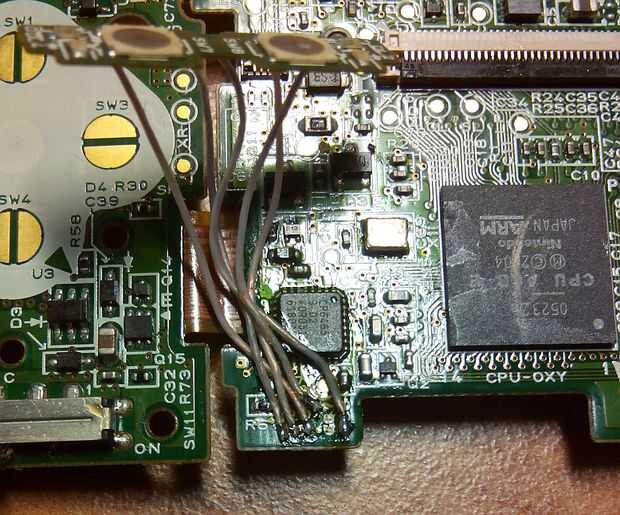

Como he dicho, no tendrás mucho sin lupa - que son parte del PCB donde todos soldadura cojines situado ia unos 7 mm de ancho. También en la tercera foto puedes ver cómo desordenado cableado de START y SELECT.
... Lo tengo realmente derecho sólo en el tercer intento. Así que Compruebe cómo funciona antes de montar la unidad. También podría necesitar modificar ligeramente su vivienda para START/SELECT tablero con alambres.

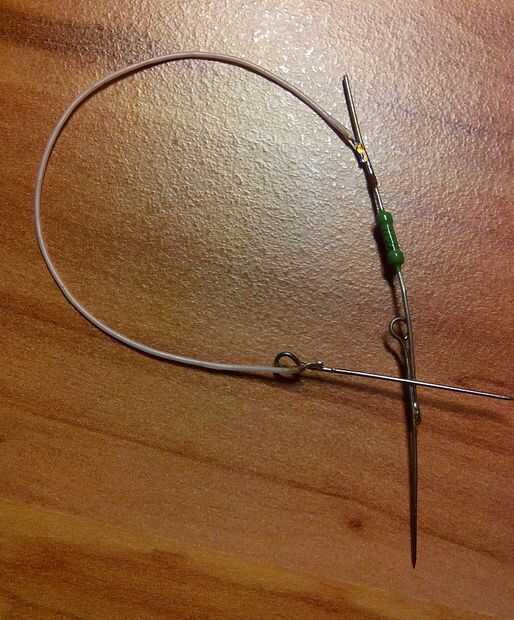

Ahora a la parte de cómo me enteré donde soldar a. En el número de diapositiva 4 puedes ver herramienta que utiliza - dos agujas con resistencia entre. Tuve una corazonada que flex cable conexión tendrá algunas vias en PCB, por lo que sondeado todo sospechosas conexiones con esta herramienta en encendido de la consola, viendo su reacción. También es la manera segura de quemar la consola, incluso con resistencia en allí para evitar cortocircuitos, así que por favor no hacerlo así a menos que tampoco sabes lo que haces o lo hace en algo considerado ya roto. Y nunca hacerlo con algo con red - de esa manera además de quemar la consola también podría prendieron fuego a su casa o suicidarse.
