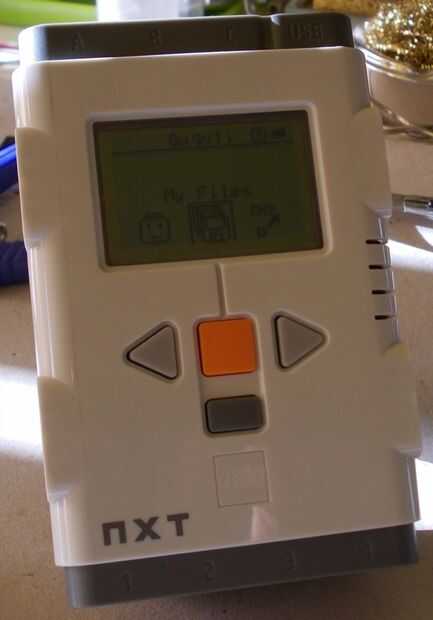

Fijación de ladrillo NXT de LEGO muerto LCD

Olvidado por todos, el ladrillo NXT de LEGO se sentó en un estante para año y medio. Fue construido en un robot de equilibrio, pero después de la fiebre inicial había desaparecida, solo estaba parado allí esperando días mejores. Las baterías se sacó para que nada malo le sucedería a él, pero sabemos que esto es una falsa presunción. Cuando quise reanimar el robot después de muchos meses y pilas recargables insertadas de nuevo en el ladrillo, sólo escuché el "tadadadadam" pero ninguna imagen tiene aparece en la pantalla LCD. Preocupado, comenzó a buscar en la web y encontrado muchas quejas sobre el mismo fenómeno. Resulta que, este es un problema común, causado probablemente por un problema de fabricación. Hay dos teorías adoptadas comúnmente:

  • La primera teoría presume que mala soldadura de los tres condensadores SMT de PCB pequeña y desmontable (componentes externos del circuito booster LCD controller) pueden ser la causa de este mal funcionamiento. Muchos usuarios habían soldado otra vez los condensadores y se recuperó la imagen.
  • El segunda sospecha de teoría la cinta de cable entre el LCD y el pequeño PCB se dañen, la recomendación es su reemplazo, si es siempre posible.

Porque volver a soldar los condensadores no ayudarme en conseguir de nuevo la imagen en la pantalla LCD, concluí que mi caso debe ser el daño del cable de cinta. He encontrado dos métodos en la web ofreciendo soluciones detalladas para reemplazo del cable de cinta:

  • El primer método describe cómo pelar el cable de cinta de las almohadillas de PCB y LCD pequeño, entonces cómo pegar algunos cables de abrigo a la pantalla LCD las almohadillas de contacto y cómo fijarlos al cristal LCD con plástico derretido y soldarlos después de que el pequeño PCB las almohadillas de contacto.
  • El segundo método aplica a fuerzas mecánicas presionando el cable de cinta sobre el PCB o área de contacto de la pantalla LCD contra la pared de la cubierta superior de ladrillo NXT, o presionando una especie de delicado contactos metálicos (extraído de conectador de la extensión de un MB PC) sobre contactos de la pantalla LCD.

Ambos métodos parecen demasiado difíciles de aplicar, sobre todo porque tanto buscar un poco imprecisas y confiar más en la suerte que en la reproducibilidad. Así que hibernación el proyecto de reparación de ladrillo NXT para otro año. Pero llegó el momento de su renacido más cerca y más cerca, y ahora está finalmente aquí.
