Paso 1: Probar algunos métodos fundamentales... dando por resultado más basura
Antes de concluir en la solución final, se trató de un par de métodos alternativos. Todos ellos faltaban buenos resultados o eran casi inútiles, sin embargo registrar y les que podrían ayudar a entender las restricciones de clave. La pantalla LCD fue levantada cuidadosamente de la lámpara de plástico blanco (con un cuchillo de cocina de hoja no muy fuerte, amplia aplicación lenta de movimientos cuando se empuja a través de la cinta adhesiva entre detrás de la pantalla LCD y el plástico) y comenzó la batalla por la vida de mi ladrillo NXT.
- El primer intento fue calentar y presionar firmemente el cable de cinta sobre las zonas de contacto LCD o PCB. Este intento no me dio ningún buen resultado.
- El segundo intento fue a cortar el cable de cinta desde el PCB, limpiar el desorden de las almohadillas de contacto, pelando de la membrana de cubierta negra del cable de cinta, luego intente pegar trozos de alambre pequeño con pegamento conductor para los electrodos de cable de cinta. Lamentablemente, en el primer doblez tentativa del cable cinta cable precisamente pegado trozos apilados de. Una vez más, sin resultados, pero los problemas principales se identificaron: el método carece de estabilidad mecánica y el conductor es demasiado "débil" en cuanto a adherencia y resistencia mecánica para mantener los cables en su lugar.
- El tercer intento fue encontrar y soldadura de un campo de 0,5 mm conector ZIF SMD a las almohadillas de PCB pequeños, pegando un endurecedor sobre el lado posterior del cable de cinta y luego tratar de emparejar el tono de 1,2 mm del cable de cinta con algunos ZIF con postes. El método tenía algunos resultados (una pocas líneas negro horizontal aparece en la pantalla) pero todavía carece estable y completo de la imagen en la pantalla LCD. Después de tomar hacia fuera y empujando hacia atrás la cinta de cable en la ZIF un par de veces, los rastros de la cinta (una especie de impresión de tinta plata) fueron dañados y destruidos mecánicamente por los contactos de la ZIF.
- El cuarto intento fue el más cercano a la versión final: un pequeño trozo de PCB, con almohadillas anotadas fue pegado al pedazo de cable de cinta, luego los cables fueron soldados a las almohadillas de PCB y luego el extremo de los cables estaban pegados a los rastros de cable de cinta. Una vez más, algunas líneas negras horizontales aparecieron, pero nada más.
- Finalmente, terminé con el cable de cinta pelado completamente de la pantalla consiguiendo un LCD "desnudo" solamente con sus almohadillas de contacto.

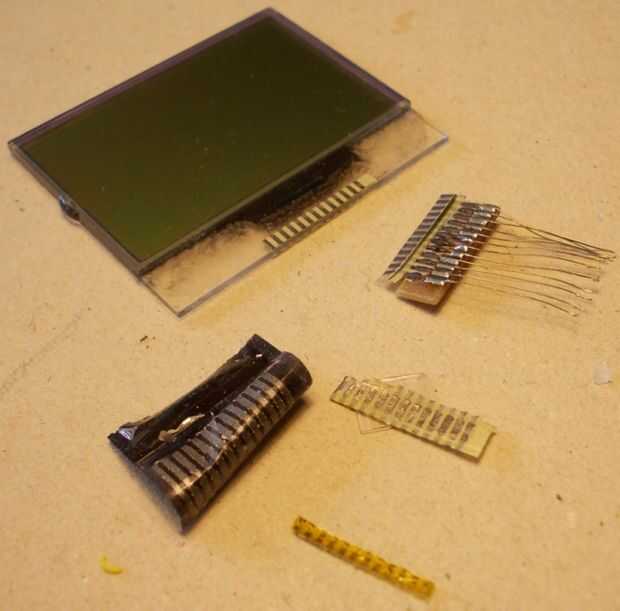

CONCLUSIÓN: en mi caso en particular a que la sección dañada del cable cinta era muy próxima las LCD las almohadillas de contacto, así que no había ninguna posibilidad real de lo reparen por cualquier método que describen antes. ¿La restricción de clave concluida fue: Cómo estabilizar los cables contra las almohadillas de LCD? La imagen muestra la basura que dejó la batalla.
