Fijación de ladrillo NXT de LEGO muerto LCD (4 / 8 paso)

Paso 4: Preparar y soldar los cables

Podemos preparar los cables hasta que se secan las piezas encoladas. Cualquier alambre de cobre de diámetro 0,3 o 0,4 mm será bueno para esta operación. El cable debe ser "desnudo", sin aislamiento o cualquier otro material de cubierta en él.

  • Preparar un alambre largo 30cm.
  • Uso un soldador para aplicar una fina capa de la soldadura sobre el alambre por la fusión de una pequeña cantidad de soldadura en una hoja de papel, luego suave tirando a través del cable del punto de soldadura. Puede Agregar una pequeña cantidad de resina para más obtener un resultado más satisfactorio.

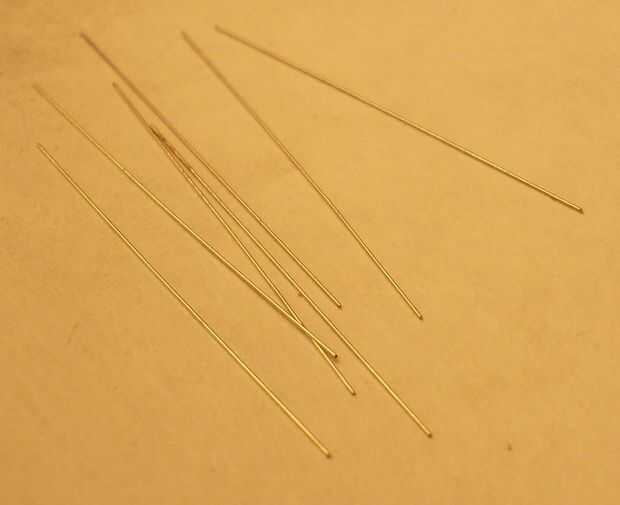

  • El alambre debe cortarse en pequeños trozos de aproximadamente 20-25mm de longitud. Estas piezas necesitan ser enderezadas por presionar y rodar en una superficie dura. Esto puede ser una pequeña memoria USB con plano, de superficie rectangular.
  • Las almohadillas del aparato también deben ser cubiertas con una capa delgada de soldadura. Recomiendo a todo el mundo a utilizar un alambre de soldadura de 0.5mm para este propósito.

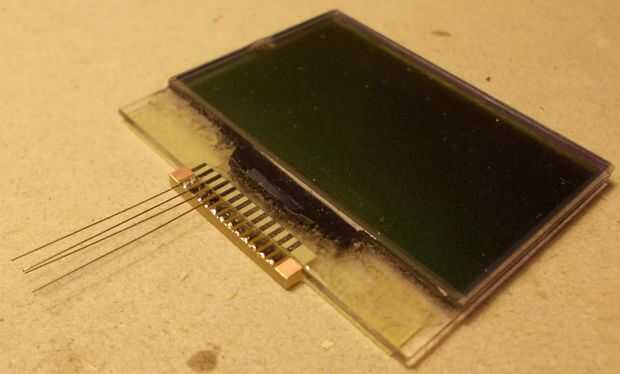

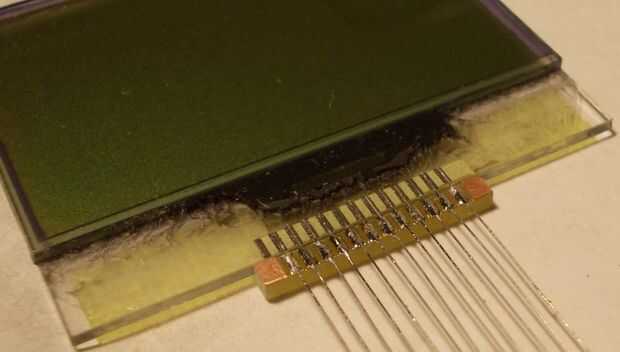

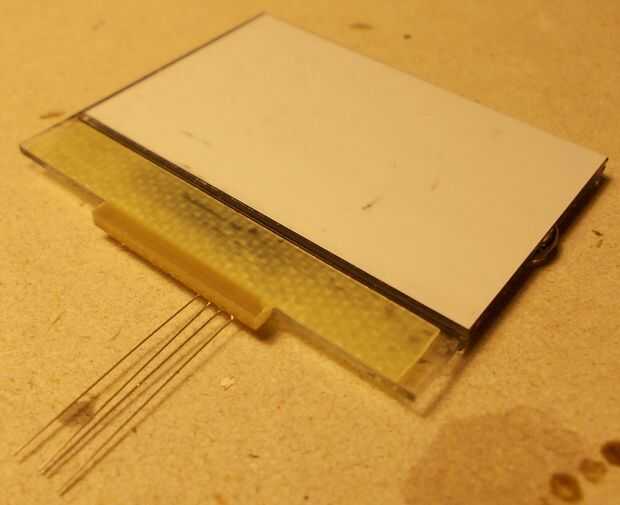

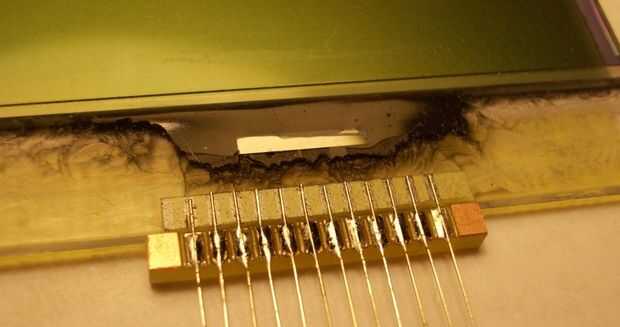

  • Tomar un segmento de alambre con un clip, alinee con la línea central de la pantalla LCD y las almohadillas de PCB luego la soldadura hasta el PCB. Asegúrese de que cada extremo del cable esté alineado con el borde superior de cada almohadilla de LCD también.

  • Revise continuamente la alineación entre el cable, la pantalla LCD y el pad de la PCB.
