Paso 7: Dobla los cables. Soldar a las almohadillas de PCB
Hay un espacio muy estrecho entre el LCD y borde inferior de la luminaria y los botones de goma NXT. Probablemente ésta era la causa el cable de cinta no pudo con el tiempo (incluso con el ladrillo apoyado sobre un estante, el cable de cinta estaba doblado demasiado apretado en esa área y finalmente dio para arriba).
- Para doblar uso una aguja alineado con el borde del accesorio. La aguja se evitará que los cables a doblar demasiado agudo en la zona (sobre el borde de la lámpara).

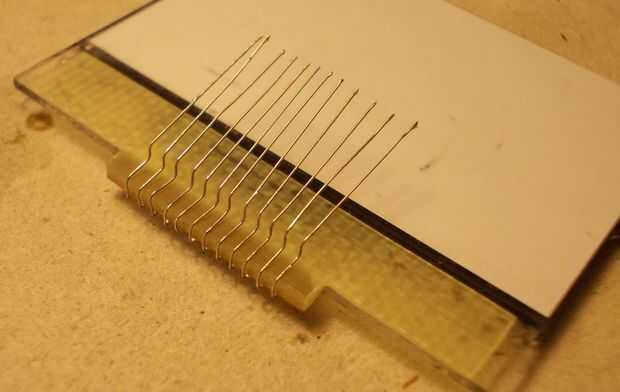

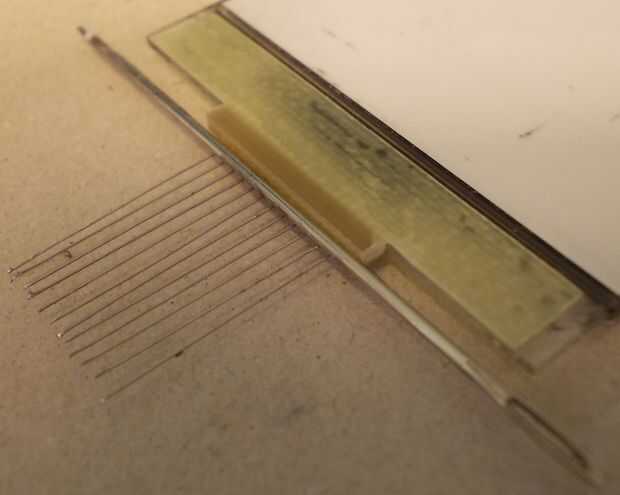

- Doblar todos los cables por separado o en grupos de pocos alambres juntos por 180 grados hacia atrás.

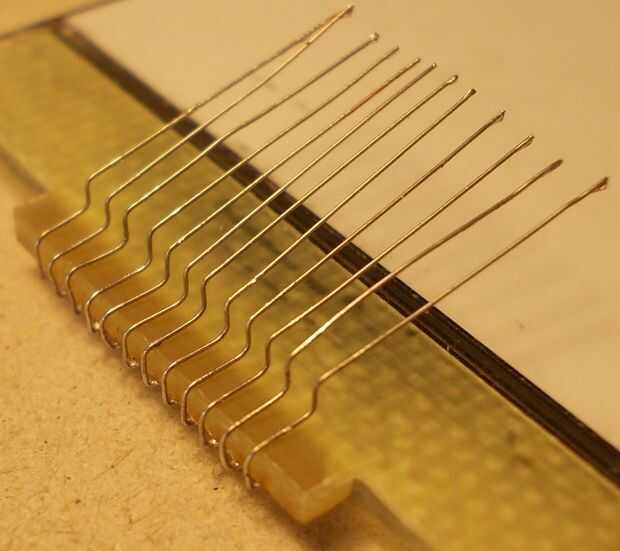

- Después de esto que necesita para doblar los alambres hasta 90 grados como los closeups muestra. Dejar alrededor de 2mm desde el borde de la lámpara use un clip o presione la aguja firmemente sobre los cables luego doblarlas hacia arriba. Estas curvas forman un pasito que así los botones de goma pueden caber en esa zona sin tocar los cables.
- Tenga cuidado no toque o presione el pegado final de los cables.

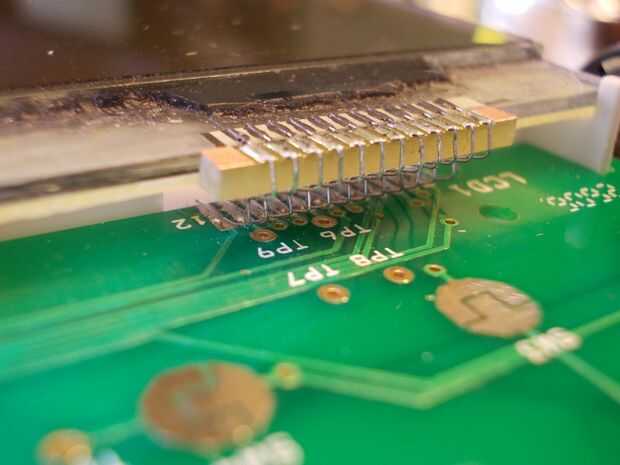

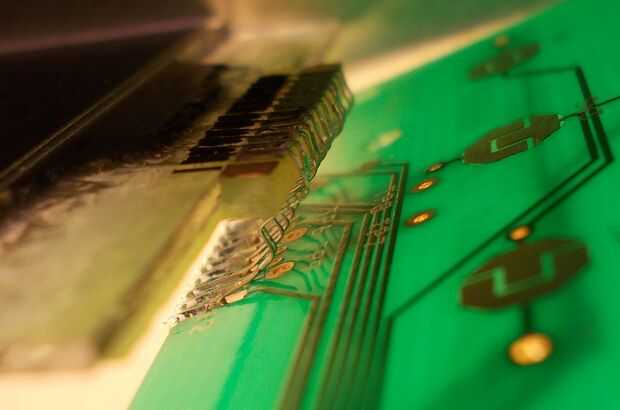

- Una vez terminado cada cable de la flexión, la soldadura de los cables en los lados para las almohadillas de PCB externos correspondientes.
- Finalmente los cables restantes deben ser soldadas una por una a las almohadillas de PCB correspondientes.
- Una vez soldadas hacia abajo, el exceso de los cables se debe cortar en el borde proximal de la placa.
Ya casi terminamos ahora.
