Paso 2: Prueba y montaje
Usé a un conector Ethernet con un pequeño alambre rígido y un multímetro para comprobar todas las conexiones. He puesto el cable en el primer terminal de la toma de Ethernet que fue enchufada en el enchufe en el teclado y toca el otro extremo del medidor a cada una de las pastillas hasta que me dieron continuidad. Repetí esto para los 8 terminales. Descubrí que los pines 3 y 4 conectan entre sí a través de la placa base. Los otros 6 son las flechas, Inicio y atrás respectivamente.

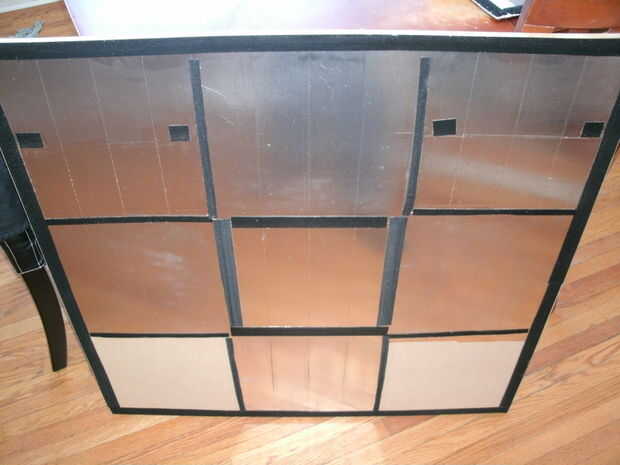

Satisfecho que no había ningún problema eléctrico dio vuelta mi foco para las arrugas y las burbujas en la cinta de aluminio. Usé un pedazo corto de tubería ABS como un perno de balanceo y trató de aplanar las áreas levantadas en el aluminio. Era lento va y vuelven a aparecer algunas burbujas después de colocar. En un apuro podría recortar puntos malos y sustituirlos pero yo no estaba dispuesta a en esta primera ronda.

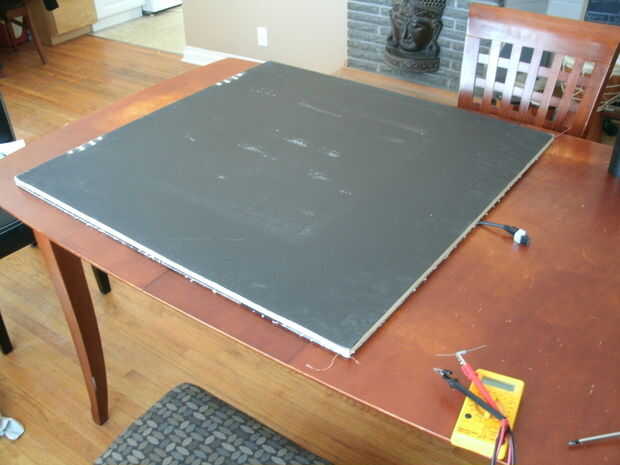

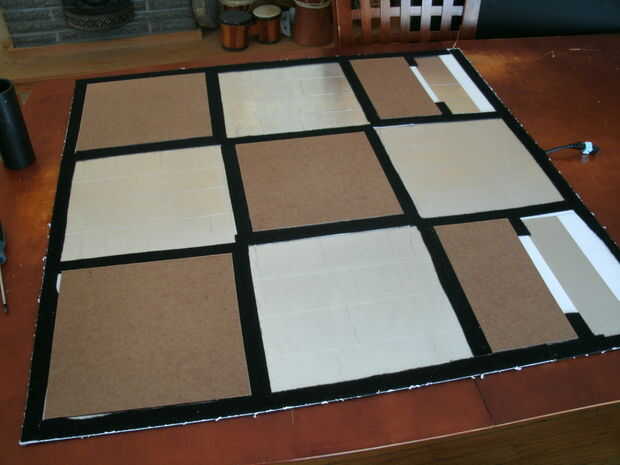

Para volver a montar coloca el teclado boca abajo y con cuidado trasladó todos los-tableros de fibra uno por uno, conservando su orientación. El aspecto de cortes como se han hecho a mano con un oxidado vio así probablemente sería más fácil mantenerlos en su lugar designado así que usted puede estar seguro que todavía caben. Una vez que fue hecho puse la lona sobre él y colocar la base en boca abajo. Tiró el paño nuevo un poco para poder enganchar la parte superior y luego una vez que todo estuvo orientada sacó el paño y el pad era detrás junto otra vez.
