Fijación de un g5 iMac usando un ATX (pc) fuente de alimentación la fuente de alimentación

Ok, primero-puede hacer que un iMac g5 cobran vida otra vez con sólo una estándar ATX (PC) fuente de alimentación.  Es un poco feo, y la pantalla no sale el 20V que se supone a, pero... funciona.

No propongo hacer este si usted:

A. tiene el dinero para una fuente de alimentación de apple;
B. no tiene un iMac roto que actúa como un pisapapeles
C. realmente (no tiene) experiencia en cableado de cualquier cosa
D. tienen miedo de electrocutar a ti mismo

¿Tienes problemas con tu iMac Apple iMac G5 17 y 20 pulgadas??  ¿El iMac se apague por sí mismo? ¿Están viendo gráficos extraños en la pantalla? ¿Es el punto donde no incluso se enciende ya? ¿Es corriente caliente y el sonido de los ventiladores como una aspiradora?

¡Vale!  A.

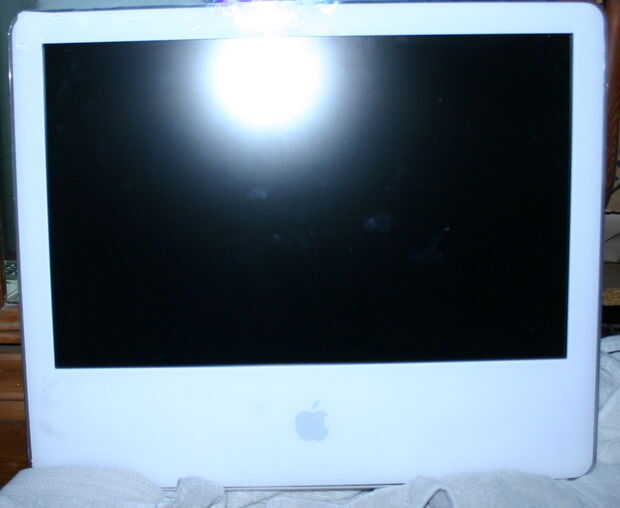

Me compré un iMac g5 de 20 rotos "en Ebay para $100.  Puede comprar uno para nada cuando mierda hacia fuera y decide dejar de funcionamiento.  Busqué duro que (obviamente) era un problema relacionado de la fuente de energía.  Ahora, fuentes de alimentación de reemplazo no vienen baratas, así que planeé en la fijación de la mina mediante la técnica de reemplazo de condensador, y no funcionó.   Reemplacé unos 5 Capactiors, luego renunció y decidió conectar una fuente de alimentación ATX de un viejo caso de junker que tenía por ahí en el garaje.

Para obtener más información sobre el goto de reemplazo de condensador:

http://jimwarholic.com/2008/11/Apple-iMac-G5-Power-Supply-issues-and.php

Lista de condensador y diámetro de los tamaños de fuente de alimentación:: Apple iMac 20 pulgadas

330uF 35v 10mm
1200UF 16v 10mm
3300uf 10v 10mm
2200uf 10v 10mm
1000uF 25v 10mm
1000uF 10v 8mm
120uF 50v 8mm

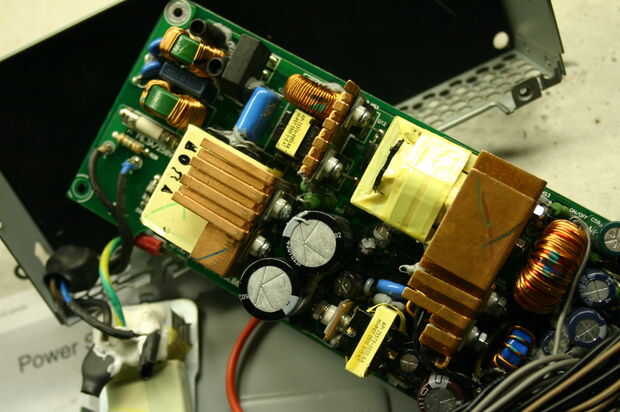

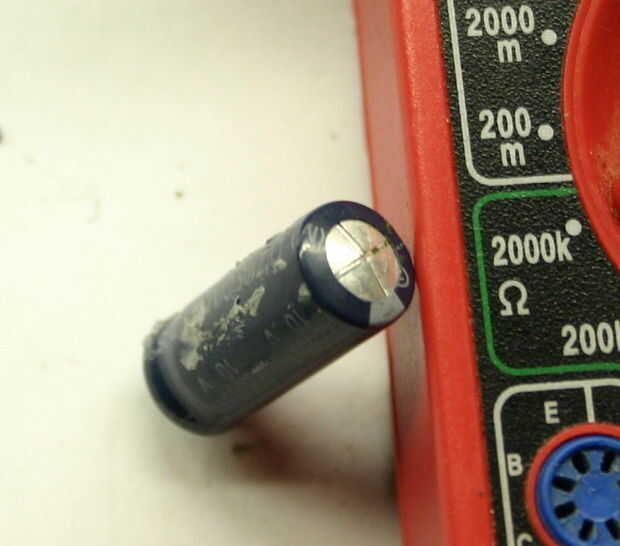

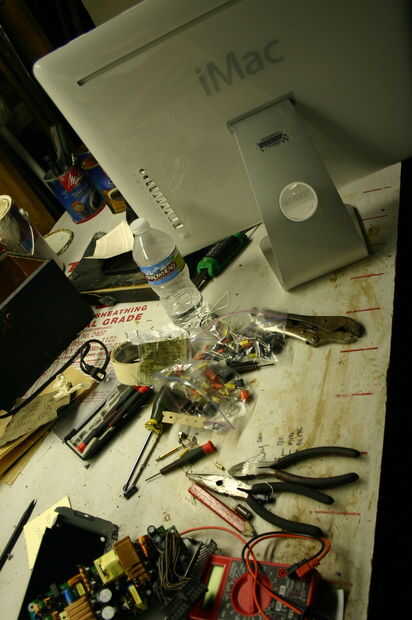

Básicamente, encontrar buscando las 'embarazadas' (o quemada por unos) y sustituirlos.  No es tan fácil como parece, porque necesitarás una plancha muy caliente para calentar los puntos de soldadura en eso tablero de adaptador de red, y tienes un montón de pequeños SMC (componentes de montaje superficial) a mirar hacia fuera para cuando haces el trabajo.   Aquí están algunas fotos de mi pesadilla de condensador; y un ejemplo de un condensador malo.
