Fijación de un transporte de la película roto en una Bronica SQ-A película volver (5 / 7 paso)

Paso 5: Desmontaje - retiro del carrete de recogida en coche

Con la placa quitar y la mecánica del relleno expuesto pude encontrar la fuente de la viruta de latón. Era la parte del mecanismo que mueve el carrete de toma. Para quitar más inspección, tuve que desmontar el mecanismo de transporte de la película.

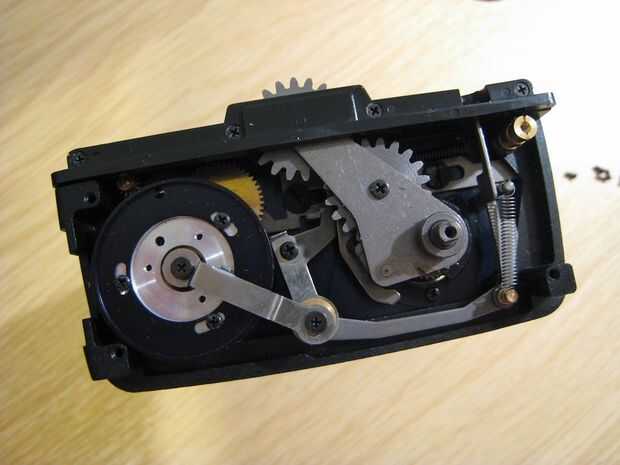

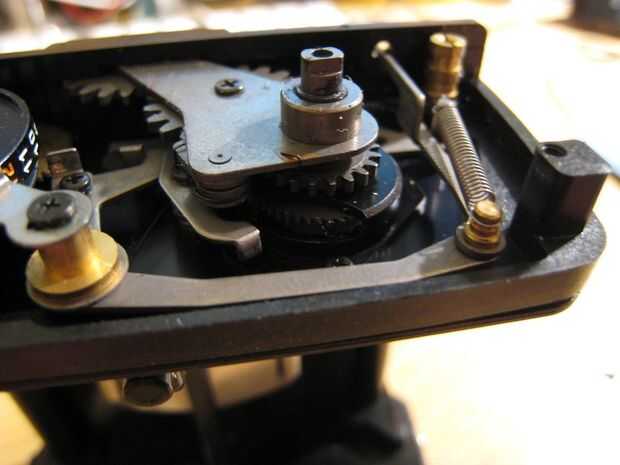

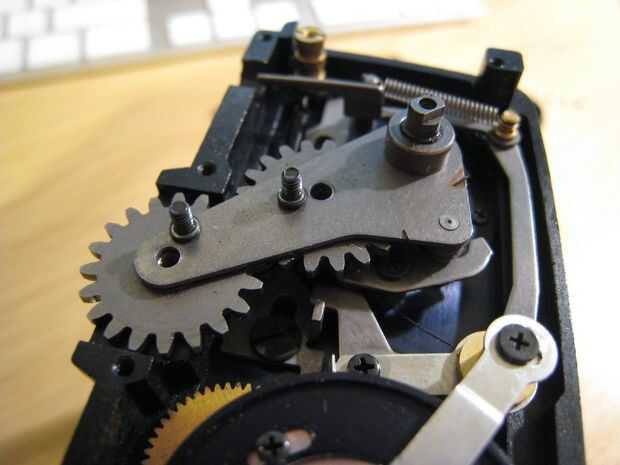

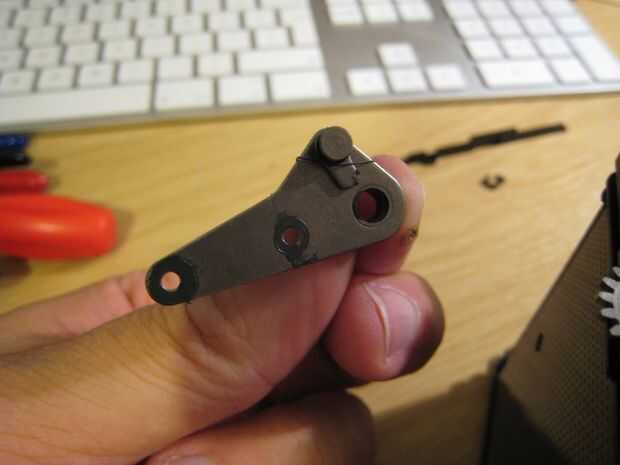

Para ello, primero retire la pieza de plástico que recorre el borde posterior de la inserción. Cuatro tornillos que sujetan (Foto 2). Luego remueva los 2 tornillos (Foto 3) que están sosteniendo el trinquete unidireccional para el avance de la película, luego retire la rueda dentada también (foto 4).

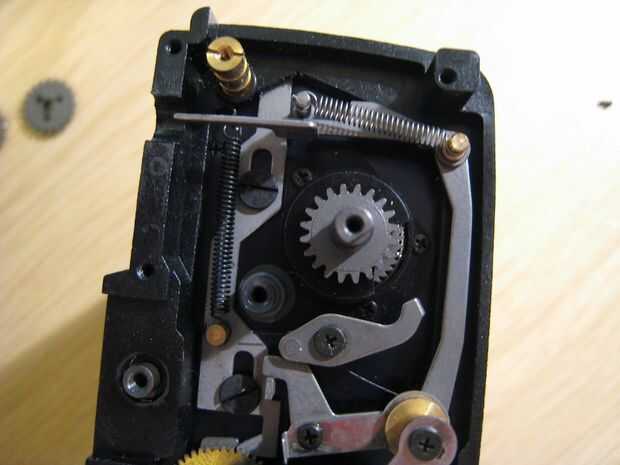

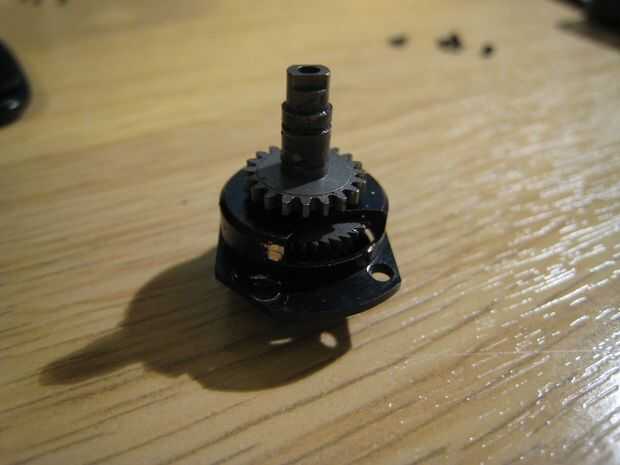

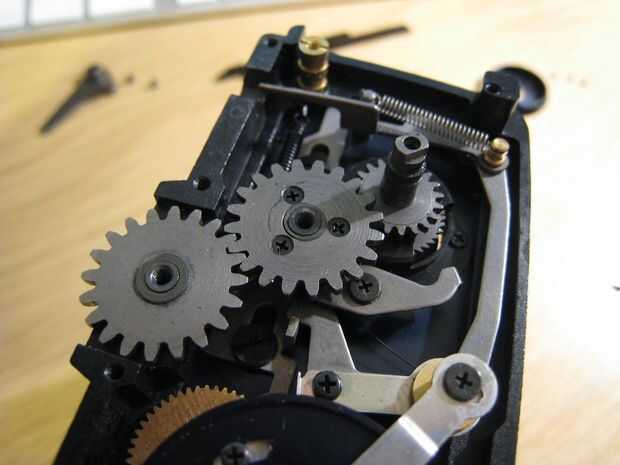

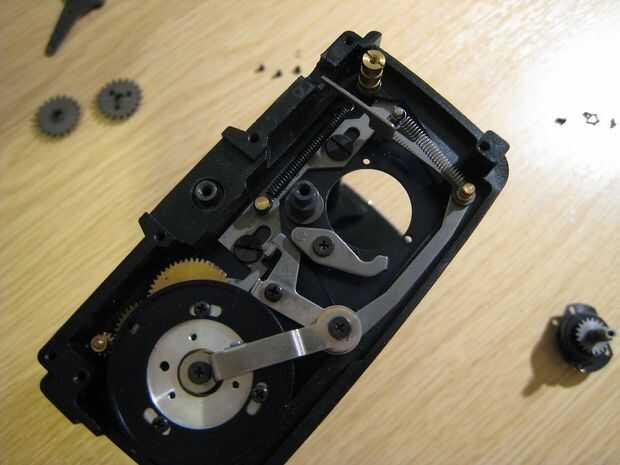

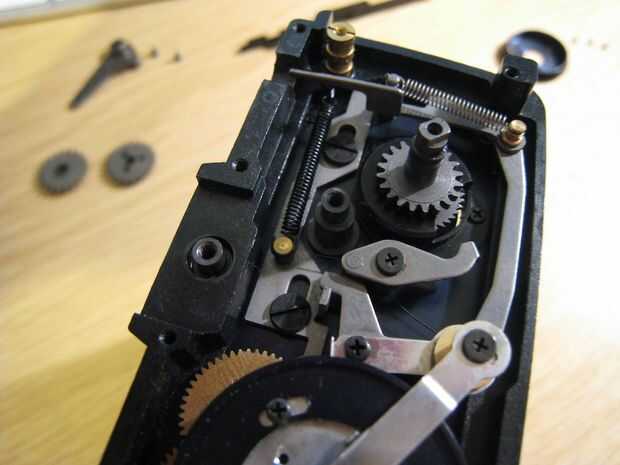

Esto revelará el tren de engranajes para el transporte de la película. Quitar los dos engranajes de acero (Foto 5) y esto le dará acceso a la unidad de la bobina de recogida (foto 6). Hay tres tornillos que sujetan la unidad en su lugar (foto 7). Quitar estos tornillos y retraiga la unidad.
