Fijar el Motor del cepillo lateral en Bobsweep estándar o Pethair (2 / 10 paso)

Paso 2: Separar los enchufes de circuito de cubierta

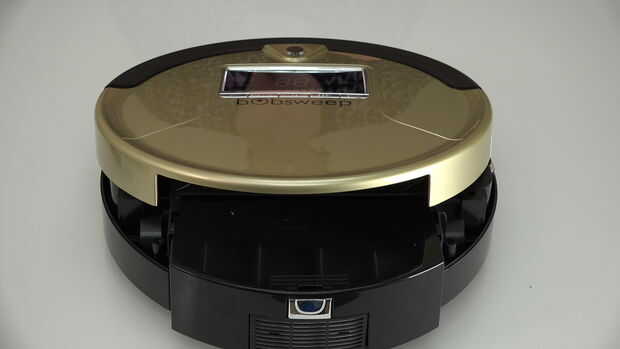

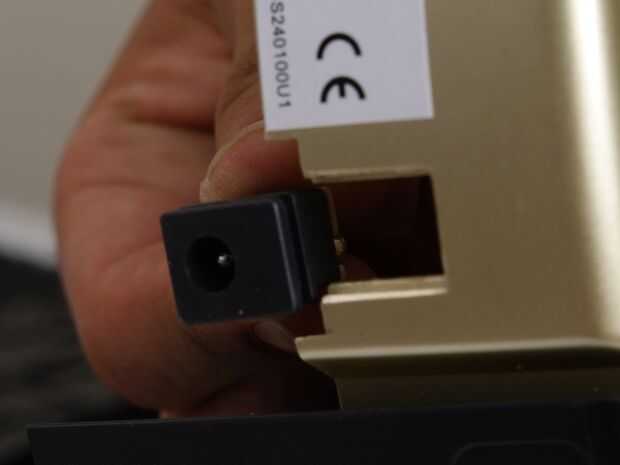

Voltee el bOb detrás para que puedas ver la pantalla. Levante la tapa hasta el tablero principal de revelar bObsweep y separar la entrada de energía de la cubierta. Lo agarre y deslícela hacia fuera.

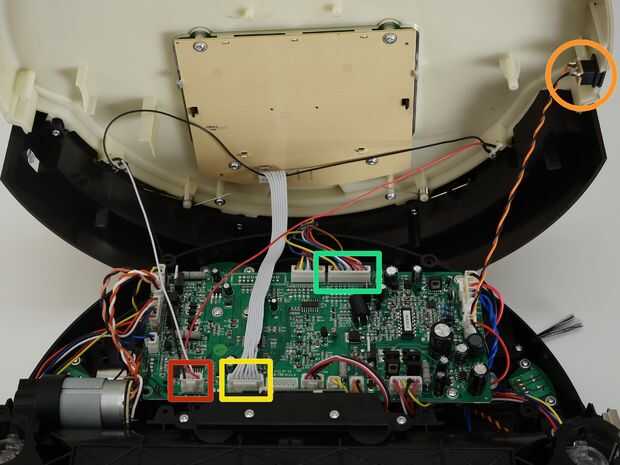

Quitar tres enchufes de circuito de la placa base. Pellizcar la ficha blanca pequeña en el lado de cada circuito enchufe y jale hacia arriba para separar de la placa base.

1. en la esquina inferior izquierda: un pequeño conector con los cables rojos, blanco y negro.

2. un alambre blanco grueso que se conecta en el lado derecho del conector anterior.

3. en el borde superior de la placa madre de bOb: un conector ancho multicolor.
