Fijar el Motor del cepillo lateral en Bobsweep estándar o Pethair (6 / 10 paso)

Paso 6: Instale el tablero principal

Vuelva a colocar la placa principal en bObsweep. Asegúrese de que alinean los agujeros en el tablero principal con los postes del tornillo en Bob.

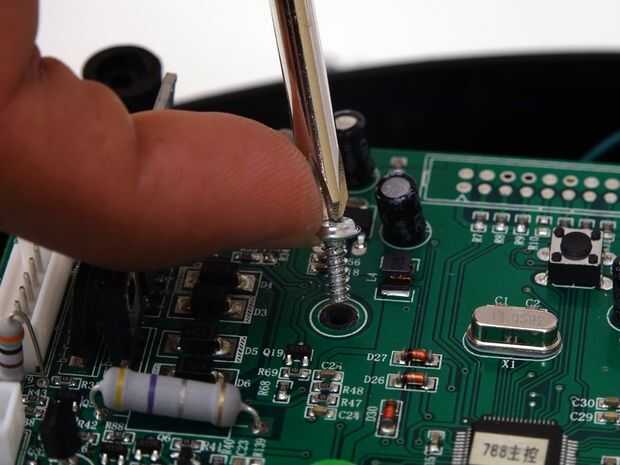

Instale los tres tornillos para asegurar la placa principal. Luego, coloque todo el circuito se conecta correctamente.

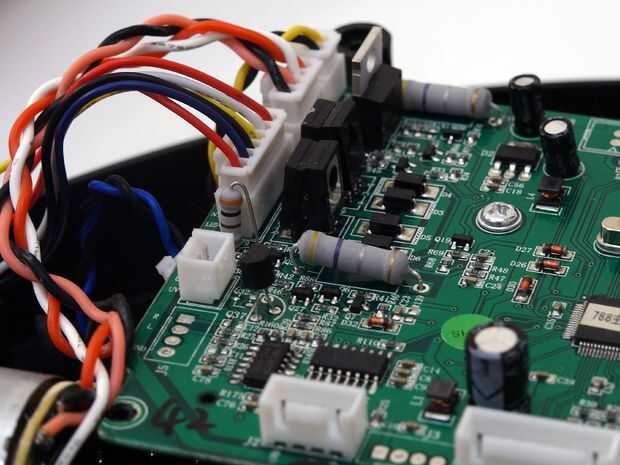

El orden a lo largo del borde izquierdo de la placa base de arriba hacia abajo es:

Conecte un circuito pequeño de color amarillo y negro.

Enchufe de circuito del motor de cepillo principal que tiene dos pares de cables trenzados, uno rojo y blanco, otro rosado y negro.

Un enchufe de circuito más amplio y multicolor que se une a la rueda izquierda de bObsweep.

Por último, un pequeño circuito enchufe con los cables trenzados negro y azul.
