Paso 7: Conecte todos los enchufes del circuito
El orden de izquierda a derecha a lo largo de la cornisa de la parte inferior debe ser reconectado como sigue:
Un pequeño circuito de enchufe con los cables rojos, negro, blancos y marrón.
Un pequeño enchufe con cable amarillo.
Un pequeño circuito de negro y naranja con cable enchufe.
Un circuito de enchufe con los cables multicolores y una amplia base que se conecta a la rueda derecha de Bob.
Nota: Habrá 3 espacios vacíos a la izquierda en esta fila. Dos se llenará cuando se pone la tapa en.

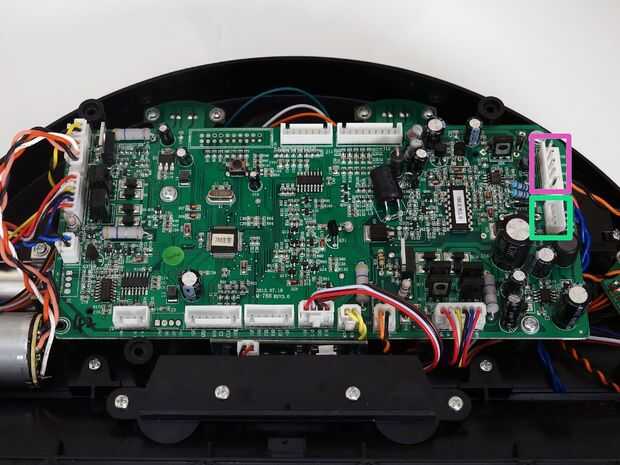

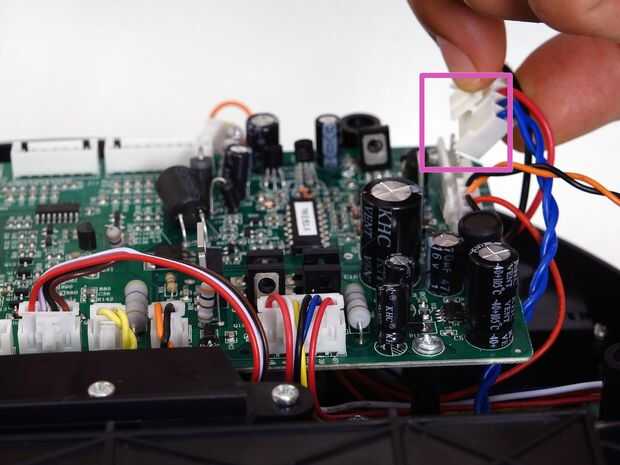

En la parte superior del borde derecho de la placa base es un enchufe de circuito ancho, rojo, negro y azul. (Resaltado de color rosa)
Debajo de eso es un tapón más pequeño para la entrada de energía de Bob con cables naranja y negro. (Resaltado verde)
Enchufe cada uno en la placa base en la ranura adecuada.

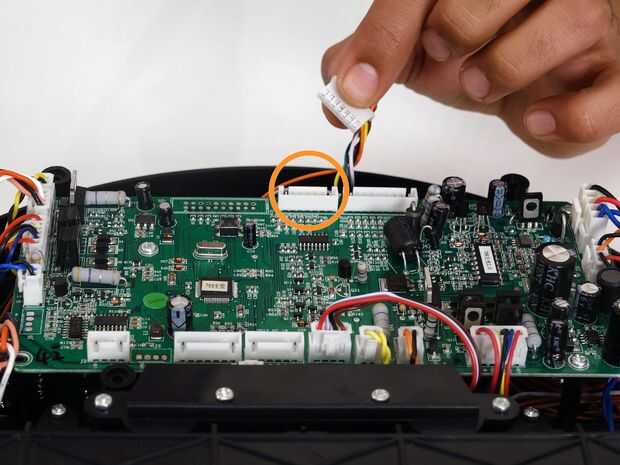

Hay dos enchufes de circuito amplio y multicolor que coloque en el borde superior de la placa base. Uno fue quitado para separar la cubierta de bObsweep, por lo que el espacio permanecerá vacío por ahora. Los otros tapones en el lado derecho del espacio abierto. (Resaltado de color naranja)
