Paso 3: Reemplace el regulador de
Si usted ha confirmado que el regulador está defectuoso, es tiempo de reemplazarlo. Echale un eBay para algunos realmente baratos con calidad cuestionable o pedido de algún lugar como RS online. La mayoría de los reguladores de 5v debe trabajar, sólo tener en cuenta que no todos los pines son los mismos. Si difiere, puede que necesite de la soldadura de cables individuales a cada botón en el arduino.
Los reguladores exactos que usé cuando compró de RS Online. Tienen una gran selección de piezas y en Australia ofrecen gratis shippinh día siguiente en todo. (Compré la bolsa de los reguladores en un lunes por la tarde y tenía el martes mediodía!) Aquí hay un enlace. Decidí sustituirla por el regulador 7805 porque es mucho más capaz (pero más grande) y puede ser utilizado para muchos otros proyectos.

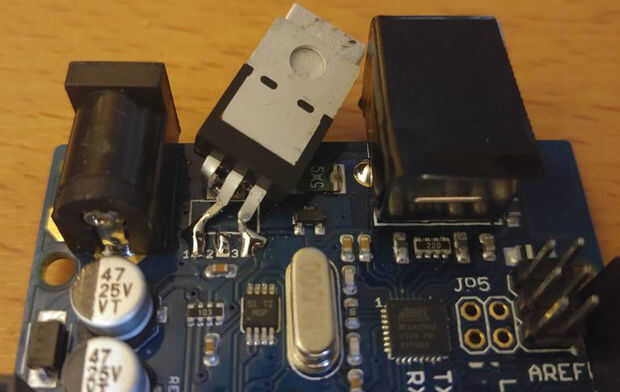

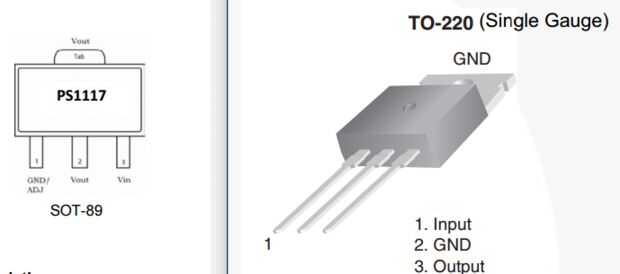

Pinout del ese regulador es diferente así que necesitará unas pinzas de la curva para la derecha que en la Junta de la soldadura. Echa un vistazo a la foto de arriba, y usted puede ver donde los pernos de nuevo tienen que ir. Si el interesado, Vin es donde la fuente de poder + va a y el Vout es donde sale bonita, regulada 5v.
Manténgalo en su lugar con lo que usted tiene, me resulta difícil soldar nada a menos que tengo una de estas cosas "tercera mano". Hace más fácil soldar si derecho a recortar las piernas y doblar los extremos del plano con la Junta. (véase el cuadro)
