Paso 3: Retire la unidad del vibrador ultrasónico y evaluar los daños

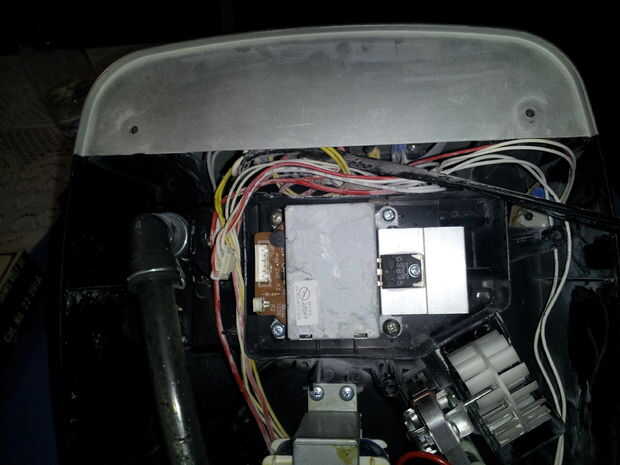

Retire la unidad del vibrador ultrasónico, que es la gran unidad en el centro del humidificador que tiene un disipador de calor unido a él.
Para ello, desconectar los cables conectan la unidad al humidificador. Desenroscar los cuatro tornillos de cabeza Phillips sosteniendo la unidad en su lugar. Observe detenidamente la posición de estos tornillos! Dos de ellos son amortiguadores de vibraciones, con pequeños manantiales y deben instalarse en los mismos lugares cuando vuelva a montar. En caso de duda, tomar una foto para la referencia.
Una vez que has quitado el aparato vibrador ultrasónico, tendrás que quitar la cubierta del metal, que tiene dos piezas conectados tres tornillos diferentes. La segunda foto muestra la primera pieza de la cubierta quitada; la tercera imagen muestra la segunda pieza de la cubierta quitada.

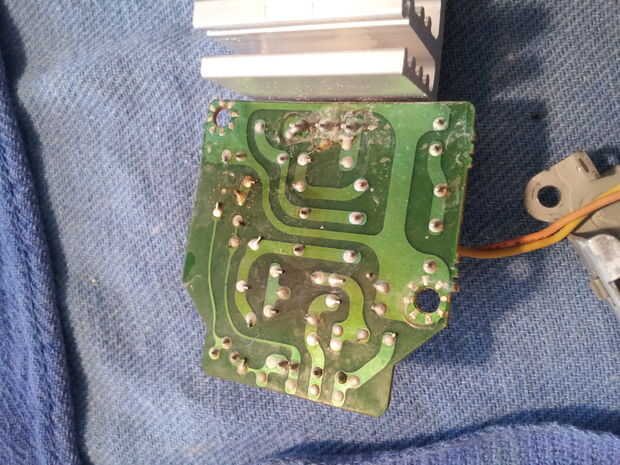

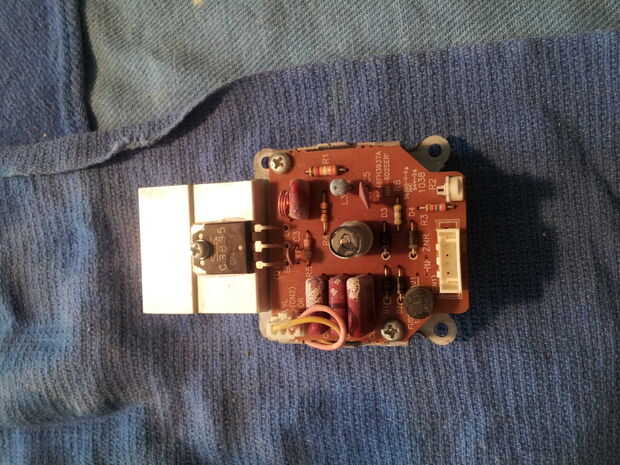

Tenga en cuenta la magnitud de los daños a la unidad. La tercera imagen muestra cómo agua de alguna manera se filtró sobre el tablero de circuito, probablemente un cortocircuito de las conexiones y que sopla un fusible. Parece que los depósitos minerales en el tablero. La segunda imagen muestra cómo algunos de los yacimientos minerales han acabado en algunos de los condensadores.
Si tienes un tester multimetro o continuidad, se puede probar para ver si el fusible está fundido en realidad. Un fusible de trabajo debe tener continuidad (o muy baja resistencia) entre sus dos terminales; un fusible no tendrá continuidad o tendrán muy alta resistencia.

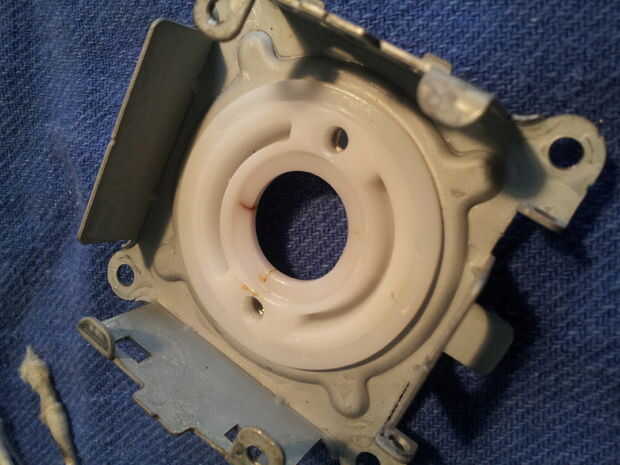

Quitando el vibrador real (se ve como un pequeño Altavoz), usted puede encontrar grietas en el sello que mantiene el agua fuera de la unidad. Estas grietas permiten agua dentro de la unidad. Esta agua cae directamente en el circuito a continuación, es probable que se ponga en cortocircuito algunas conexiones y haciendo que el fusible. Una vez los flujos de fusible, la unidad del vibrador no funciona, por lo que el agua no puede ser convertido en niebla, pero la electrónica restante continuará en función (por ejemplo, el indicador).
