Paso 9: Funcionamiento del interruptor

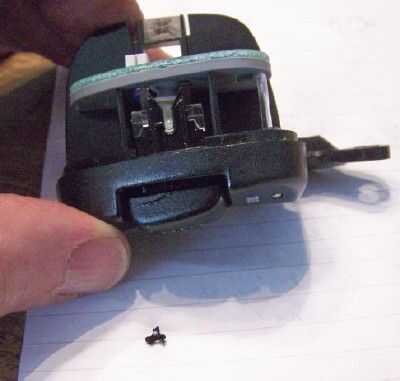

Observe la pequeña pata de tres brazos en primer plano. Es lo que mantiene este interruptor en la posición "on". Observe el centro del blanco. Es realmente claro y es un eje que se ha roto en el bloque de plástico transparente que rodea la pieza en forma de "T" blanco en el centro de la Asamblea de interruptor. Ver los cuadros de texto amarillo. Este árbol pequeño es un poco menos de 1mm de diámetro. Plástico tiende a ser frágil con la edad, y es sólo 1mm de diámetro desde el principio. Estos interruptores no se que árbol poco roto es la razón.
Descongelado para perforar en el centro de lo que queda del árbol y un eje de metal nuevo en el agujero del pegamento. El siguiente paso describe cómo obtener el bloque de plástico transparente de la Asamblea de interruptor de modo que el trabajo necesario se puede hacer para.

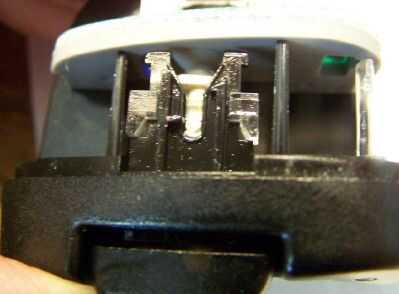

Segunda foto, esta vista muestra una vista cercana de la pieza en forma de "T" blanca dentro de la cual se rompió el eje de 1 mm de plástico transparente. Da una imagen clara de la captura de dos dientes de la rueda de la pata de tres brazos. Ver los cuadros de texto amarillo.

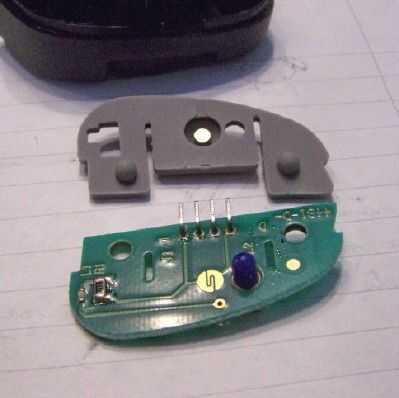

Tercera foto, la placa de circuito se levanta lejos del resto de la estructura switch. Esta foto muestra la capa de goma suave separada de la placa de circuito. Las dos clavijas del arnés de cableado externo interruptor el circuito "a" y "off". Incluso en esta foto pueden seguir los rastros de circuito para el interruptor. Ver los cuadros de texto amarillo, también. Circuito adicional rastros son al otro lado de la placa de circuito. Rastros de circuito más allá de las de los pines del interruptor de exterior se refieren únicamente a la LED indicador de encendido/apagado. Nota: Mi manual tiene un esquema detallado para el sistema de Control de crucero, incluyendo el fallido interruptor On/Off. Mientras que la placa de circuito muestra claramente un simple contacto de encendido/apagado, el diagrama del manual muestra tres conjuntos de dos contactos que hacen o deshacer en pares sincronizados.
