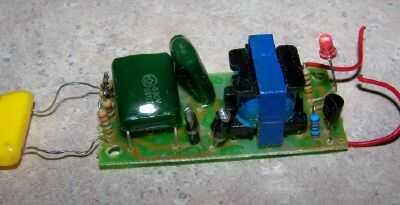

Paso 1: Abrir el caso y examinar la placa de circuito
Empezando por la derecha y hacia la izquierda, ves que la batería conduce de los interruptores y el rojo "LED on". Una de las resistencias limita la corriente para el LED. El otro proporciona el sesgo correcta de corriente para el transistor (el objeto negro en la esquina inferior derecha de la placa de circuito). Transformadores no pueden funcionar con corriente directa. El transistor enciende y apaga rápidamente para crear una tensión ascendente y descendente del transformador a. Luego viene el transformador. Unidad de mi amigo tiene sólo un condensador para el almacenamiento de la carga mientras que se acumula a la carga máxima del condensador. Esta unidad tiene cuatro diodos y dos condensadores. No reviso fondo, pero creo que los diodos y los condensadores hacen un multiplicador de voltaje. En el extremo izquierdo de la placa de circuito es cuatro resistores de purga para disipar la carga en los condensadores, cuando uno termina con el matamoscas. Los cables pelados son cables de los cables de alta tensión a la red en el marco de matamoscas amarillo.
