Fijar y calibrar un Clicky estilo llave dinamométrica (4 / 8 paso)

Paso 4: Parte de desmontaje 3

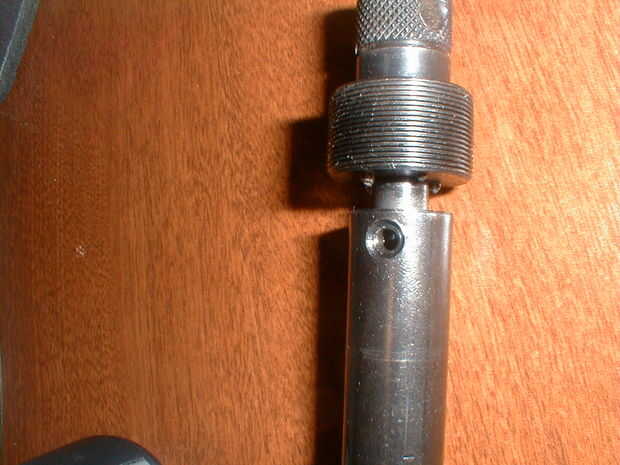

Ahora para quitar la perilla de bloqueo y ajuste todo el cuerpo de la llave. Como se puede ver en la imagen, el botón de bloqueo, funda de calibración y el pistón están diseñadas para mover arriba y abajo a lo largo de una pista de corte en el cuerpo de la llave. Hay un perno que sujeta el pistón en la pista, manteniendo de torcer y de tirar hacia fuera. El mango mantiene el perno en su lugar bajo operación normal.

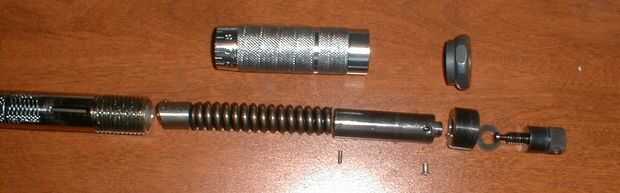

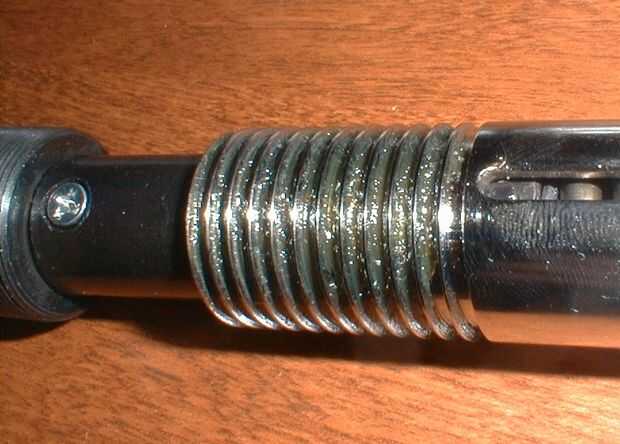

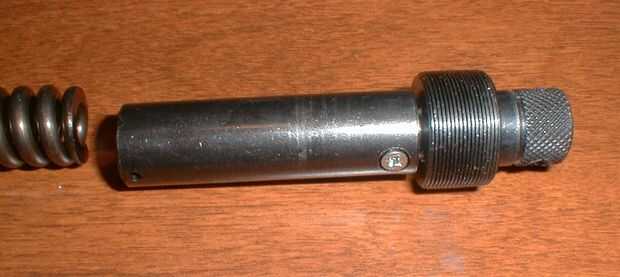

Para retirar el ensamblaje, el mango tiene que ser eliminado. El pistón tiene un tornillo que impide que Desenroscar completamente la perilla de bloqueo. Esto también mantiene las clavijas que se encuentran en la manga de calibración de caer hacia fuera. Una vez retirado el tornillo retenedor del este, la perilla de bloqueo puede ser completamente Desenroscar el pistón. Entonces el mando, funda de calibración y el pistón se pueden separar uno del otro. Una vez que se quita la funda de calibración, el mango puede desenroscarse hasta que el cuerpo de la llave. Una vez que el mango se ha ido, se retira fácilmente el pasador que sujeta el pistón en su lugar y luego el resto de los componentes internos se deslice fácilmente fuera del cuerpo de la llave.
