Fijar y calibrar un Clicky estilo llave dinamométrica (5 / 8 paso)

Paso 5: El botón de bloqueo y la funcionalidad de Clicker

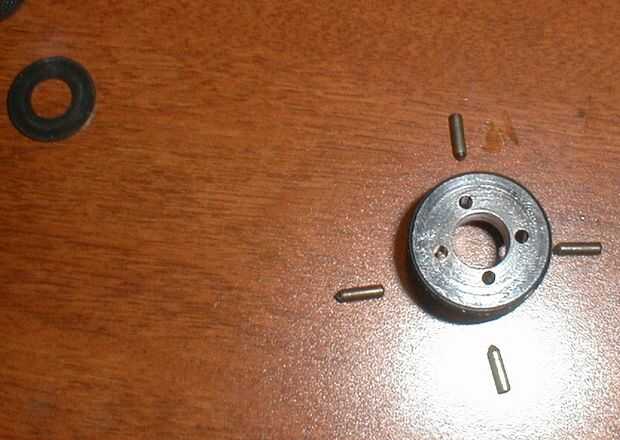

Como se aprieta el botón de bloqueo, aumenta la presión en una lavadora. Esta lavadora empuja 4 pernos a través de los orificios de la funda de calibración para interactuar con los hoyos mecanizados en el pistón. Cuando se aprieta, los pasadores de cavan en los hoyos, la manga de calibración en lugar de bloqueo y si la tuerca de calibración está en lugar, fijación de la manija en su lugar, así. Esto resulta útil cuando esté calibrando la llave, hay que bloquear el botón de bloqueo para volver a colocar la tuerca de seguridad sin tener la tuerca girando la manga de calibración (y así perder la calibración a establece).

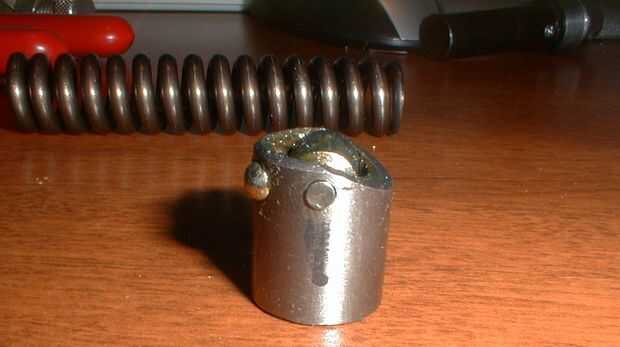

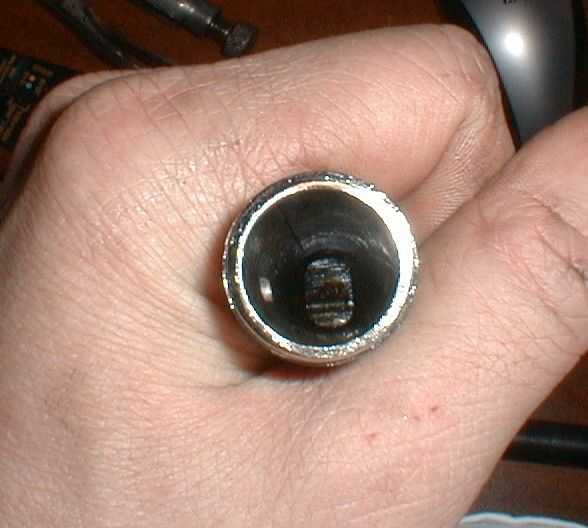

Mirar las otras partes que salieron usted ver cómo la manija de ajuste simplemente pone más tensión en el resorte grande. Este resorte empuja la pieza de rodamiento de rodillos en el extremo inclinado y muesca del brazo de palanca que se extiende desde la cabeza del trinquete. Este brazo se une al cuerpo principal con un solo perno abajo cerca de la cabeza, creando una palanca. La fuerza que ejerce sobre el mango recibe transmite a través de la primavera y teniendo el brazo de palanca. La tensión más puso sobre el resorte mediante el ajuste de la manija, cuanto mayor sea la fuerza en el conjunto del cojinete, el mayor esfuerzo de torsión necesaria para que el rodamiento de escapar de la muesca y el brazo "Clic" al otro lado del cuerpo. Cuando el esfuerzo de torsión se suelta, la presión del resorte fuerza el cojinete en su lugar, causando otro "clic". Un cojinete y la grasa se utiliza para que las fuerzas de fricción no se como ya de lo contrario sería.
