Paso 2: La electrónica

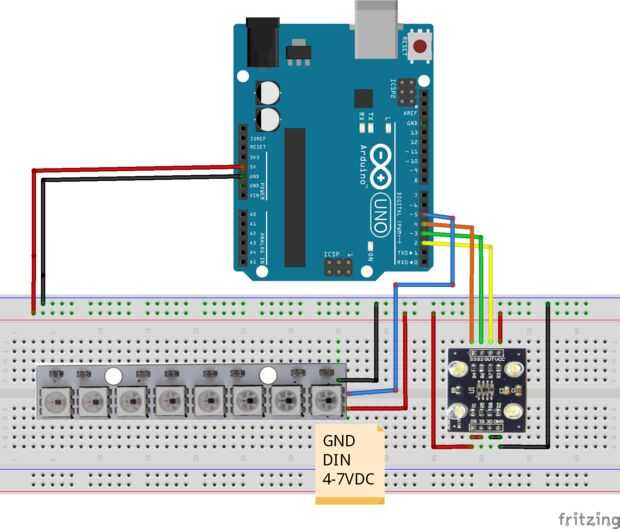

Vamos a comenzar por conectar el sensor, Arduino y LEDs RGB. Esto es bastante simple, ver los diagramas de Fritzing para referencia. La tira RGB requieran soldar unos conectores a ella.
A continuación se ofrece una explicación de los pines en el sensor de color y tira RGB se expone a continuación:
Sensor de color:
GND: Conectar este pin a la tierra en su Arduino.
VCC: Conectar este pin a 5V de Arduino

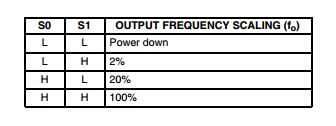

S0, S1: Estos dos pines se pueden utilizar para seleccionar la escala de la frecuencia de salida. Cuanto mayor sea la frecuencia de salida más detalle podremos detectar en los colores. Esto no cambiará en el software por lo que conectar los pines a 5V para obtener 100% frecuencia de salida
S2, S3: Estos dos pines se utilizan para seleccionar el color que queremos medir. Vamos a medir los colores uno a la vez y usar estos pines al sensor de color que desea medir. Por defecto es 3 perno para el S2 y 4 para S3 en el código.
OE: Este pin se utiliza para activar y desactivar la salida del sensor. Nos no se que necesitan esto para mantener el sensor activado esto conectamos a tierra.
: Este pin generará los pulsos, más rápido las legumbres más luz está presente. Esta es la entrada a nuestra aplicación. Por defecto este es pin 2 en el código.
Tira RGB:
GND: Conectar este pin a la tierra en su Arduino.
4-7VDC: conectar este pin a 5V de Arduino
DIN: Datos de entrada para los LEDs. Por defecto este es pin 5 en el código.

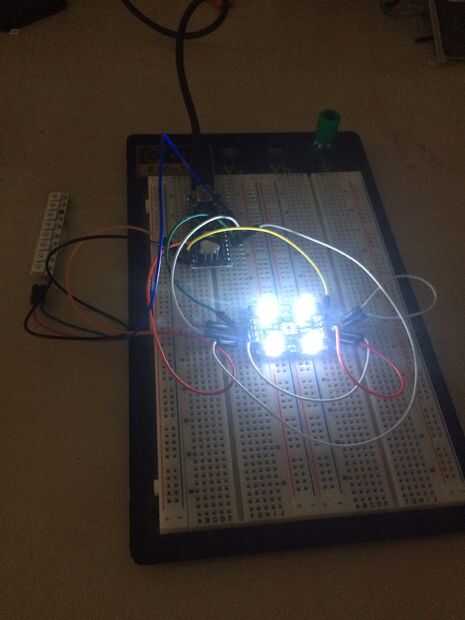

Ahora para alimentar el Arduino. Si todo está bien el LED en el sensor de color deberá encenderse.
