Filtros Band-Pass activo (1 / 7 paso)

Paso 1: Procedimiento de diseño estándar

Hay algunos criterios de diseño que usted necesita para crear primero antes de saltar en construir el filtro activo.  Usted necesita saber estas cosas antes de comenzar su viaje en el mundo del diseño del activo bandpass filtro (BPF).  Este instructivo puede tomar tan poco como 2 horas de principio a fin, suponiendo que ya estás en posesión de las piezas necesarias.  Los filtros son un aspecto importante de cualquier sistema.  La capacidad de entender a ellos y cómo interactúan dentro de los límites de otros sistemas es muy importante para cualquier diseñador del circuito.

1. necesita saber lo que tienes en la mano las fuentes de alimentación. Esperemos que en su caso, usted está en los confines de un laboratorio y puede elegir una típica fuente de alimentación.

2. necesitas saber que frecuencias lo que paso y las frecuencias que desean ser rechazado.  Estos serán tanto una banda de frecuencias que pasan (banda) o rechazar (reject-banda).

3. usted necesita escoger una frecuencia central.  Esta frecuencia será en el centro de su banda y será donde el diagrama de bode (ganancia en dB frecuencia de vs) es simétrico.

4. usted tendrá que escoger un valor de condensador.  Para altas frecuencias debe elegir un valor de alrededor de 100 pico faradios o más bajo, para las bajas frecuencias debe elegir un valor de alrededor de 100 nano faradios.  Si los valores de resistencia que corresponden con los valores del condensador están demasiado grande o demasiado pequeño para la frecuencia deseada, elegir valores de condensador diferentes.

5. se asume durante este instructable que tienes conocimientos básicos de colocación de piezas en un protoboard. (conecte resistorA en concluye al nodo b, conecte el condensador B de nodo b al pin de salida, etc.)

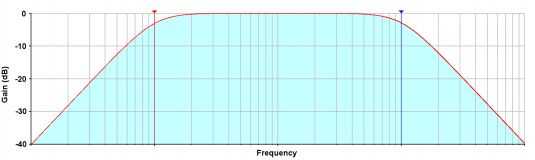

La imagen en este paso muestra la respuesta de la frecuencia básica de cualquier filtro de paso de banda.

Vamos a empezar!
