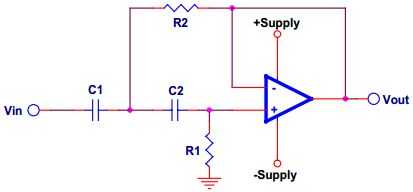

Paso 2: Diseñar el filtro de paso alto
1. escoge el condensador 1 (C1) que es igual a 2 (C2) del condensador. C1 = C2
2. decidir una frecuencia de corte para el HPF (esto debe ser inferior a la frecuencia de corte LPF).
3. entonces usando la fórmula que se muestra en la segunda imagen que podemos decidir que valor de resistencia que vamos a utilizar para R1. La frecuencia que se refieren al es la frecuencia de corte en el paso anterior.
4. entonces usando la fórmula que se muestra en la tercera imagen que podemos decidir que valor de resistencia que vamos a utilizar para R2.
Recuerde:
1. el símbolo que R1 está conectado a está tierra
2. cuando conectamos Vin, el pin negativo debe estar conectado a tierra
3. al medir Vout, el pin negativo debe estar conectado a tierra
4. el suelo (o tierra común, tierra compartida entre fuentes) para las fuentes debe conectarse a la tierra
5. hay solamente una tierra!
6. al armar su tablero, cada elemento se conecta a dos puntos (o nodos) y asegúrese de los conectar correctamente
7 Asegúrese de que entiende el diseño de su tablero (si los pernos son horizontalmente o verticalmente conectados)
8. para divertirse y experimentar con diferentes valores.
9. Verifique sus propios resultados!
A nuestro LPF!
