Paso 5: Ahora construimos nuestra propia!
2 amplificadores operacionales (va a utilizar del LM741)
diferentes resistencias y capactiors para elegir
fuente de alimentación
generador de funciones (para probar)
osciloscopio (para la prueba
protoboard
plátano para protoboard cables pin
cables de
Mi HPF:
1 amplificador de operacional LM741
R1 = 10 k ohm + 1 k ohmios en serie
R2 = 22 k ohmios
C1 y C2 = 100 nF (eran bi direccionales caps)
frecuencia de corte: 102 Hz
Mi LPF:
1 amplificador de operacional LM741
R1 y R2 = 150 ohm
C1 = 10 micro faradio
C2 = 10 micro faradio en serie con otro 10 Farad micro (estos condensadores eran electrolítico (lo que significa que la polaridad se debe tener en cuenta))
diversos freq: 235 Hz
Consulte los pasos 2 a 4, para el diseño de nuestro sistema.

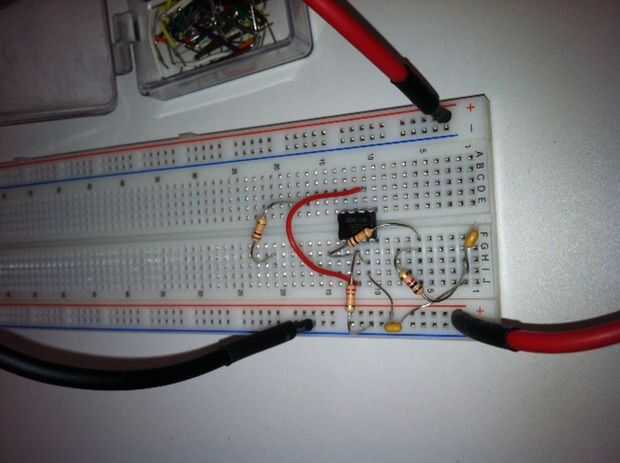

la primera foto es de mi completa HPF

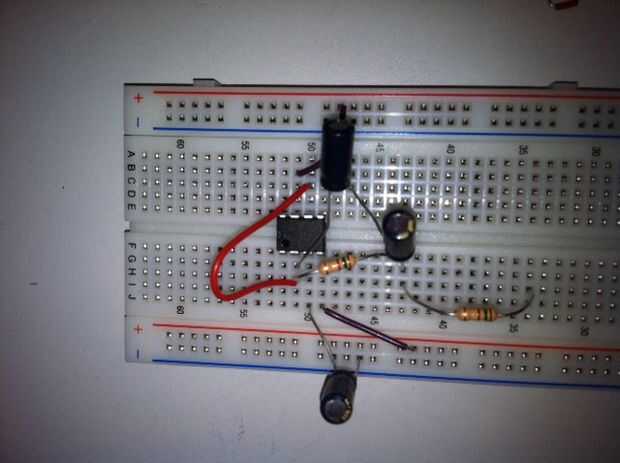

la segunda foto es mi LPF

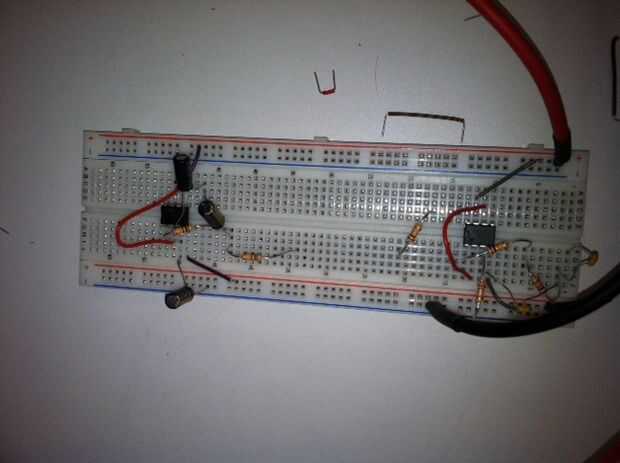

la tercera imagen es mi sistema en cascada, también conocido como nuestro BPF
y el video me muestra mi señal.
Descripción del vídeo:
1. demuestro mi BPF
2. Mostrar mi entorno de laboratorio
3. demuestro mi osciloscopio con una onda senoidal claro
4. demostrar entonces que cuando baje de mi frecuencia, consigue aplastar la señal!
5. y viceversa, vuelta hacia atrás para arriba, mostrando mi señal clara y subir, para mostrar que mi señal obtiene aplastó nuevamente a altas frecuencias. (f > 300)
BPF con una banda de 102 235 Hz
